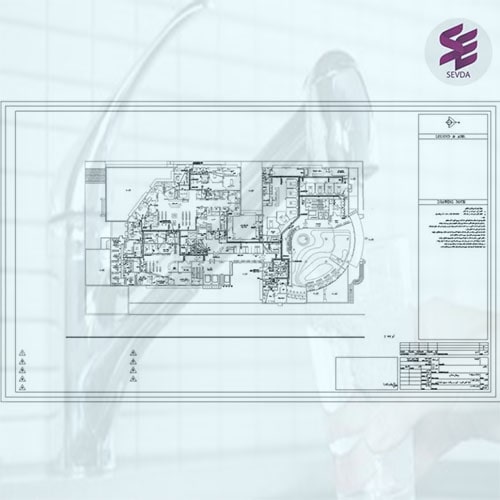

نقشه آبرسانی بیمارستان 11 طبقه

دانلود نقشه اتوکد سیستم آبرسانی یا آب مصرفی

یکی از اساسی‌ترین امور تاسیساتی ساختمان‌ها، راه اندازی سیستم آبرسانی است که جهت پیاده سازی آن می‌بایست از نقشه اتوکد سیستم آبرسانی یا آب مصرفی استفاده کرد. در واقع با داشتن آرشیوی از  فایل  نقشه اتوکد لوله کشی ساختمان و تاسیسات مکانیکی، می‌توان روند اجرای پروژه راه اندازی سیستم آبمصرفی را  هوشمندانه‌تر طی کرد.

https://dl.asbuiltedu.com/dl1/video/ad/autocad.mp4

🌐 لینک مشاهده پکیج ۷ ساعته آموزش کاربردی نرم افزار اتوکد مخصوص مهندسین ساختمانی و دفترفنی

اکنون ما به جهت ایجاد سهولت در روند کار مهندسان، متخصصان و همچنین علاقه مندان به حوزه نقشه کشی تاسیسات مکانیکی که یکی از  بخش‌های آن اجرای لوله کشی آب مصرفی است؛ فایل دانلود نقشه اتوکد سیستم آبرسانی یا آب مصرفی را در این سایت با قیمتی بسیار مناسب قرار داده ایم. شما همین حالا به راحتی می‌توانید به نقشه‌اتوکد سیستم آبرسانی ساختمان‌ها دانلود کنید. این  فایل‌ها در فرمت DWG تنظیم شده و دقیقا مطابق با  استانداردهای نظام مهندسی ترسیم شده است.

مزایای دانلود نقشه اتوکد سیستم آبرسانی و آب مصرفی ساختمان

•     با دانلود و داشتن آرشیوی از نقشه اتوکد سیستم آبرسانی و آبمصرفی، امکان شبیه سازی گرافیکی برای کلیه بخش‌های مکانیکی که مربوط به آب ساختمان می‌شود؛ فراهم می‌گردد.
•     با دانلود نقشه اتوکد تاسیسات مکانیکی و نقشه  اتوکد سیستم آبرسانی  سرعت روند پروژه لوله کشی آب مصرفی افزایش یافته و به تبع در زمان و هزینه صرفه جویی می‌شود.
•     با دانلود این نقشه اتوکدی، امور مربوط به آبرسانی ساختمان هوشمندانه‌تر انجام می‌شود.
•     با کمک نقشه اتوکد سیستم آبمصرفی، مهندسان، دانشجویان و علاقه مندان به این حوزه، می‌توانند نقاط ضعف و قوت سیستم اجرا شده را با دقت بیشتری بسنجند و از صحت کارشان اطمینان کسب نمایند.   در واقع  از آنجایی که نقشه اتوکد سیستم آبرسانی، با دیتیل همراه است؛ لذا استفاده از این فایل به شما در افزایش دقت کمک شایانی می‌کند.

نقشه اتوکد سیستم آبرسانی ساختمان چه بخش‌هایی را پوشش می‌دهد؟

•     در نقشه اتوکد سیستم آبمصرفی، موقعیت وسایل تأسیساتی،  لوله‌ها  و پلان‌های آبرسانی با دیتیل نشان داده شده است.
•     در نقشه‌های لوله کشی آب که با نرم افزار اتوکد طراحی شده،  مسیر لوله ها مشخص شده است.
•     تمامی انشعابات لوله آب مصرفی با دیتیل مشخص شده است. این انشعابات شامل: شیر مخزن آب، شیر حیاط، شیر ماشین ظرفشویی، شیر سینک ظرفشویی، شیر آبگرمکن مخزنی، شیر ماشین رختشویی، شیر دوش و روشویی حمام، شیر توالت فرنگی، شیر پاسیو، شیر کولر آبی، شیر استخر و ... می‌باشد.
•     در نقشه اتوکد سیستم آبمصرفی، رایزر دیاگرام جهت نمایش تعداد انشعابات لوله کشی آب ساختمان مشخص شده است.

دانلود نقشه اتوکد سیستم آبرسانی از مجموعه آموزشی آموزشگاه مهندسی ساختمان

کلیه فایل‌های موجود در سایت آموزشگاه مهندسی ساختمان، توسط مهندسین مشاور ترسیم شده و بازنگری آن به کمک تیم مهندسی ما صورت گرفته و از سوی نظام مهندسی تاییدیه های لازم را دریافت کرده است.  اکنون ما به مهندسین، دانشجویان، متخصصان و علاقه مندان به حوزه تاسیسات مکانیکی ساختمان، پیشنهاد می‌دهیم که برای افزایش سهولت، دقت و همچنین سرعت روند پروژه‌های خود از فایل نقشه اتوکد سیستم آبرسانی یا آبمصرفی که در این سایت در اختیار شما قرار داده شده؛ بهره گرفته شود.
