گزارش نویسی و ایجاد دفترچه آزمایش خاک یکی از مراحل مهم در بررسی شرایط زمین پیش از اجرای پروژه‌های ساختمانی و عمرانی است. نتایجی که در دفترچه آزمایش مکانیک خاک نوشته میشود، به مهندسان کمک می‌کند تا ویژگی‌های فیزیکی و مهندسی خاک، ظرفیت باربری زمین، وضعیت تراکم، میزان رطوبت و سایر پارامترهای موردنیاز برای طراحی و اجرای سازه را بررسی کنند. در ادامه به طور مفصل در مورد اینکه دفترچه آزمایش خاک چیست و چگونه باید این دفترچه ایجاد و در کل اینکه چگونه گزارش خاک بنویسیم توضیح داده ایم.
نوشتن یک گزارش خاک استاندارد چگونه است؟
برای نوشتن یک گزارش خاک استاندارد، تنها ثبت اعداد و نتایج آزمایش‌ها کافی نیست؛ بلکه باید اطلاعات پروژه، مشخصات نمونه‌ها، روش انجام آزمایش، تجهیزات مورد استفاده، محاسبات، جداول نتایج و تفسیر فنی آن‌ها به‌صورت دقیق و منظم ارائه شوند. دفترچه ازمایش خاک باید به گونه ای باشد تا هر مهندس عمرانی بتواند آن را بخواند و متوجه شود. در ادامه بررسی می‌کنیم که گزارش مکانیک خاک چگونه نوشته میشود و دفترچه آزمایش خاک چه اطلاعاتی دارد.
دفترچه آزمایش خاک چیست؟
دفترچه آزمایش خاک مجموعه‌ای از اطلاعات، نتایج و مستندات مربوط به بررسی ژئوتکنیکی زمین یک پروژه است. این دفترچه معمولاً اطلاعات مربوط به عملیات صحرایی، گمانه‌زنی، نمونه‌برداری، آزمایش‌های آزمایشگاهی و نتایج بررسی های مهندسی خاک را در بر می‌گیرد. آزمایش خاک که قبل از اجرای ساختمان سازی ایجاد میشود، ممکن است بخشی از مستندات داخلی آزمایشگاه باشد یا به‌عنوان یکی از مدارک گزارش نهایی مطالعات ژئوتکنیک ارائه شود. محتوای دقیق آن به نوع پروژه، الزامات کارفرما و ضوابط فنی مربوط بستگی دارد. هدف اصلی از تهیه این دفترچه، ثبت مستند و قابل پیگیری اطلاعات خاک است تا مهندس ژئوتکنیک و طراح سازه بتوانند از داده‌های معتبر برای تصمیم‌گیری استفاده کنند.
گزارش نویسی آزمایش خاک وظیفه کیست؟
گزارش‌نویسی و تهیه دفترچه آزمایش خاک بر عهده آزمایشگاه مکانیک خاک و مهندسی ژئوتکنیک است. در واقع مهندس طراح باید این درخواست را بدهد و این مرحله بر دوش مهندس خاک مینشیند. این کار نه وظیفه ناظر است نه مجری ساختمان. بلکه به طور کلی مهندس طراح برای روند پروژه نیاز به دفترچه دارد و بعد از دریافت این دفترچه از مهندس خاک، از نتایج آن طراحی سازه و فونداسیون استفاده می‌کند و ناظر صحت اجرای الزامات فنی بر اساس گزارش را کنترل می‌کند.
نکاتی که در دفترچه آزمایش خاک نوشته میشود
برای تهیه یک دفترچه آزمایش خاک منظم، باید اطلاعات پروژه و نتایج آزمایش‌ها به‌گونه‌ای ثبت شوند که امکان بررسی مجدد و پیگیری هر نمونه وجود داشته باشد. مهم‌ترین موارد عبارت‌اند از:
- مشخصات پروژه: نام پروژه، محل اجرا، نام کارفرما و اطلاعات آزمایشگاه.
- مشخصات گمانه‌ها: شماره گمانه، عمق حفاری، تراز زمین و اطلاعات مربوط به لایه‌های خاک.
- مشخصات نمونه‌ها: شماره نمونه، عمق برداشت، نوع نمونه و تاریخ نمونه‌برداری.
- شرح خاک: رنگ، بافت، دانه‌بندی ظاهری و سایر ویژگی‌های قابل مشاهده.
- نتایج آزمایش‌های صحرایی: مانند نتایج آزمایش نفوذ استاندارد، در صورت انجام.
- نتایج آزمایش‌های آزمایشگاهی: از جمله رطوبت طبیعی، دانه‌بندی، حدود اتربرگ، وزن مخصوص و تراکم.
- محاسبات و جداول: روابط محاسباتی، واحدها، داده‌های اولیه و نتایج نهایی.
- مشخصات اجرایی آزمایش: روش یا استاندارد مرجع، تجهیزات و اطلاعات لازم برای کنترل کیفیت.
- تأیید و کنترل: نام مسئول آزمایش، بررسی‌کننده فنی و تاریخ ثبت یا تأیید نتایج.
بسته به نوع پروژه، ممکن است اطلاعات دیگری مانند سطح آب زیرزمینی، نتایج آزمایش مقاومت برشی، تحکیم یا تعیین پارامترهای طراحی نیز در دفترچه درج شوند. در واقع یک مهندس مجری، پیمانکار و حتی مهندس ناظر وظیفه دارد که طبق دفترچه گزارش مکانیک خاک عمل کند و ساختمان سازی را چک کند. این دفترچه با هدف مستندسازی نتایج بررسی‌های ژئوتکنیکی و ارائه اطلاعات فنی موردنیاز برای طراحی و اجرای پروژه تهیه میشود. این دفترچه می‌تواند شامل گزارش عملیات حفاری، لاگ گمانه‌ها، مشخصات نمونه‌ها، نتایج آزمایش‌های صحرایی و آزمایشگاهی و جداول محاسباتی باشد.
باید توجه داشت که دفترچه نتایج آزمایشگاهی با گزارش نهایی مطالعات ژئوتکنیک یکسان نیست. دفترچه معمولاً داده‌ها و محاسبات را ثبت می‌کند، درحالی‌که گزارش نهایی علاوه بر این اطلاعات، تفسیر مهندسی، مدل لایه‌بندی زمین، پارامترهای پیشنهادی طراحی و توصیه‌های فنی متناسب با پروژه را نیز ارائه می‌دهد.
ما به تمامی مهندسین، مطالعه کتاب مبحث هفتم را پیشنهاد میدهیم. اگر سوالی دارید، میتوانید به پشتیبانی در تلگرام رجوع یا به شماره02188831021 دفتر مرکزی تماس بگیرید.

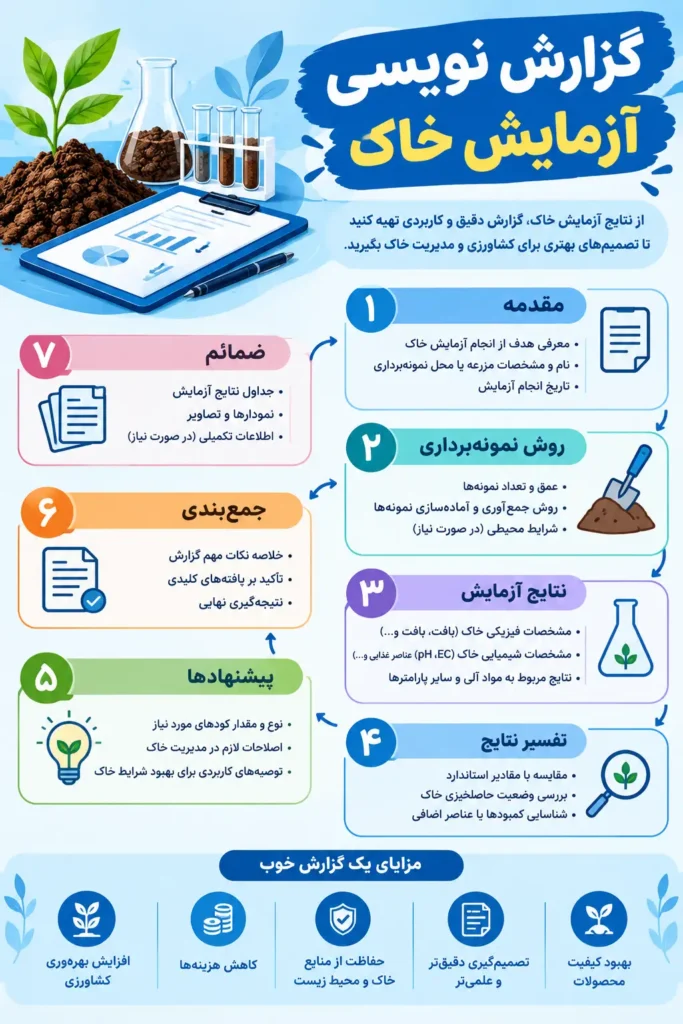

ساختار متداول گزارش مکانیک خاک شامل بخش‌های زیر است:
۱. صفحه عنوان و مشخصات پروژه
۲. مقدمه و هدف از انجام مطالعات
۳. مشخصات محل پروژه و شرح عملیات صحرایی
۴. اطلاعات گمانه‌ها و لاگ لایه‌های خاک
۵. شرح روش نمونه‌برداری و آزمایش‌ها
۶. نتایج آزمایش‌های آزمایشگاهی و صحرایی
۷. تفسیر نتایج و بررسی شرایط ژئوتکنیکی
۸. جمع‌بندی، توصیه‌های فنی و پیوست‌ها
دانلود pdf کنترل دفترچه ژئوتکنیک
گزارش‌نویسی خاک چگونه است؟ مراحل نوشتن گزارش آزمایش خاک
برای تهیه یک گزارش آزمایش خاک دقیق، باید مراحل کار از دریافت نمونه تا ثبت نتایج نهایی به‌صورت منظم انجام شود. مراحل زیر یک چارچوب کاربردی برای گزارش‌نویسی در آزمایشگاه مکانیک خاک است.
۱. ثبت مشخصات پروژه و نمونه خاک
مرحله اول گزارش نویسی مطالعات خاک پروژه، ثبت مشخصات نمونه خاک است. در واقع پیمانکار در ابتدای گزارش، مشخصات پروژه و نمونه آزمایش‌شده را باید ثبت کند. هر نمونه باید کد یا شماره مشخصی داشته باشد تا نتایج آن با گمانه، عمق برداشت و اطلاعات اولیه قابل تطبیق باشد. اطلاعاتی مانند نام پروژه، شماره گمانه، عمق نمونه‌برداری، تاریخ دریافت نمونه، نوع خاک و نام آزمایشگاه باید در فرم مربوط درج شوند. اشتباه در ثبت مشخصات نمونه ممکن است باعث شود نتایج آزمایش به بخش نادرستی از زمین نسبت داده شوند.
۲. تعیین نوع آزمایش‌های موردنیاز
نوع آزمایش‌ها بر اساس هدف مطالعات، جنس خاک، مشخصات پروژه و الزامات فنی تعیین میشود. آزمایش‌های متداول مکانیک خاک عبارت‌اند از:
- آزمایش تعیین رطوبت طبیعی خاک
- آزمایش دانه‌بندی خاک
- آزمایش تعیین حدود اتربرگ
- آزمایش وزن مخصوص ذرات خاک
- آزمایش تراکم خاک به روش پروکتور استاندارد یا اصلاح‌شده
- آزمایش برش مستقیم
- آزمایش تحکیم
- آزمایش نفوذپذیری
همه این آزمایش‌ها برای تمام پروژه‌ها ضروری نیستند. انتخاب آزمایش باید متناسب با مسئله مهندسی و برنامه مطالعات ژئوتکنیک انجام شود.
۳. ثبت داده‌های خام آزمایش مرحله سوم ایجاد دفترچه آزمایش خاک
یکی از مهم ترین اصول گزارش نویسی خاک، ثبت دقیق داده‌های خام است. برای مثال، در آزمایش رطوبت طبیعی باید وزن ظرف خالی، وزن ظرف به همراه خاک مرطوب و وزن ظرف به همراه خاک خشک ثبت شود. در آزمایش دانه‌بندی، وزن اولیه نمونه، وزن مصالح باقی‌مانده روی هر الک و درصد عبوری یا مانده محاسبه و درج میشود. در آزمایش تراکم نیز اطلاعات مربوط به قالب، وزن خاک متراکم‌شده، حجم قالب و داده‌های لازم برای محاسبه رطوبت باید ثبت شوند. مهندسی که گزارش خاک را مینویسد باید داده‌های خام از نتایج محاسباتی جدا کند تا امکان کنترل مجدد محاسبات وجود داشته باشد.
۴. انجام محاسبات و ترسیم نمودارها
پس از ثبت داده‌های اولیه، محاسبات مطابق روش آزمایش و استاندارد مرجع انجام می‌شوند. واحدها، تعداد ارقام اعشار، روابط محاسباتی و شیوه گرد کردن نتایج باید یکسان و قابل کنترل باشند. در برخی آزمایش‌ها، ارائه نمودار ضروری یا بسیار مفید است؛ برای نمونه، نمودار دانه‌بندی در آزمایش الک و هیدرومتری و نمودار درصد رطوبت در برابر وزن مخصوص خشک در آزمایش تراکم.
۵. کنترل نتایج و تهیه گزارش نهایی
در مرحله پایانی گزارش نویسی آزمایش خاک، محاسبات بازبینی می‌شوند و نتایج با مشخصات نمونه، روش آزمایش و معیارهای پذیرش مرتبط تطبیق داده می‌شوند. هرگونه مغایرت، خطای احتمالی یا انحراف از روش استاندارد باید بررسی و در صورت لزوم مستند شود. گزارش نهایی باید روشن کند که چه آزمایشی روی کدام نمونه انجام شده، نتیجه به چه روشی به دست آمده و این نتیجه چه کاربردی در بررسی مهندسی دارد.
مطلب مرتبط: نحوه خاکبرداری ساختمان چگونه است؟
تفسیر نتایج آزمایش مکانیک خاک چگونه است؟
تفسیر نتایج آزمایش مکانیک خاک هم مهارت و دانش خودش را میخواهد. در واقع تفسیر نتایج، یعنی بررسی مفهوم مهندسی اعداد به‌دست‌آمده و ارتباط آن‌ها با شرایط زمین و نیازهای پروژه. در این مرحله نباید تنها مقادیر عددی را گزارش کرد؛ بلکه لازم است با توجه به نوع آزمایش، اهمیت نتایج نیز توضیح داده شود.
برای مثال:
تفسیر آزمایش دانه‌بندی: منحنی دانه‌بندی نشان می‌دهد که خاک از نظر توزیع اندازه ذرات چه وضعیتی دارد. این اطلاعات در بررسی طبقه‌بندی خاک و ارزیابی برخی ویژگی‌های مهندسی آن کاربرد دارند.
تفسیر حدود اتربرگ: حد روانی، حد خمیری و شاخص خمیری به شناخت رفتار خمیری خاک‌های ریزدانه کمک می‌کنند. تفسیر آن‌ها باید همراه با سایر نتایج و سیستم طبقه‌بندی مورد استفاده انجام شود.
تفسیر آزمایش تراکم: آزمایش تراکم رابطه بین درصد رطوبت و وزن مخصوص خشک خاک را در انرژی تراکم مشخص بررسی می‌کند. از منحنی تراکم، رطوبت بهینه و حداکثر وزن مخصوص خشک تعیین می‌شوند. این دو پارامتر در کنترل تراکم خاکریزها، لایه‌های زیرسازی و عملیات خاکی اهمیت دارند.
تفسیر آزمایش برش مستقیم: نتایج این آزمایش برای بررسی رفتار مقاومتی نمونه در شرایط آزمایش استفاده می‌شوند. تفسیر پارامترهای مقاومت باید با توجه به شرایط زهکشی، تنش‌های اعمال‌شده و وضعیت نمونه انجام شود.
نکته مهم این است که نتیجه یک آزمایش به‌تنهایی برای تعیین تمام ویژگی‌های زمین کافی نیست. تفسیر نهایی باید با در نظر گرفتن مجموعه داده‌ها، شرایط صحرایی، نوع سازه و ضوابط طراحی صورت گیرد.
دانلود pdf نمونه گزارش خاک
نمونه فرم گزارش آزمایش تراکم خاک
| عنوان | اطلاعات نمونه آموزشی |
|---|---|
| نام پروژه | پروژه نمونه |
| شماره نمونه | S-01 |
| نوع آزمایش | تراکم آزمایشگاهی |
| روش آزمایش | پروکتور استاندارد |
| استاندارد مرجع | ASTM D698، در صورت انطباق روش اجرا |
| رطوبت بهینه | ۱۲٪، مقدار فرضی |
| حداکثر وزن مخصوص خشک | ۱٫۸۰ گرم بر سانتی‌متر مکعب، مقدار فرضی |
| تاریخ آزمایش | مطابق سوابق واقعی آزمایشگاه |
| مسئول آزمایش | نام مسئول مربوط |
نمونه متن تفسیر نتیجه دفترچه ازمایش خاک:
«آزمایش تراکم نمونه خاک با هدف تعیین رابطه بین درصد رطوبت و وزن مخصوص خشک انجام شد. بر اساس داده‌های ثبت‌شده و منحنی تراکم، رطوبت بهینه نمونه برابر با ۱۲ درصد و حداکثر وزن مخصوص خشک آن برابر با ۱٫۸۰ گرم بر سانتی‌متر مکعب به دست آمد. مقادیر فوق فرضی بوده و صرفاً برای نمایش نحوه تنظیم گزارش ارائه شده‌اند. ارزیابی کیفیت تراکم اجرایی مستلزم مقایسه نتایج واقعی آزمایش با مشخصات فنی پروژه و نتایج کنترل تراکم در محل است.» در گزارش واقعی باید تمام نتایج از داده‌های معتبر همان نمونه استخراج شوند. همچنین، در صورت استفاده از استاندارد ASTM D698، باید اطمینان حاصل شود که روش اجرا و شرایط آزمایش با الزامات آن مطابقت دارند.
نمونه شیت آزمایش تراکم خاک در اکسل یا ورد
شیت آزمایشگاه مکانیک خاک فرمی برای ثبت داده‌ها، انجام محاسبات و ارائه نتایج آزمایش است. این شیت ممکن است به‌صورت فایل Excel، جدول Word یا فرم چاپی آزمایشگاه تهیه شود. شیت آزمایش تراکم خاک در اکسل معمولاً برای محاسبات خودکار، رسم منحنی تراکم و کاهش خطاهای محاسباتی کاربرد دارد. در مقابل، شیت آزمایش خاک در ورد بیشتر برای تهیه فرم رسمی، درج مشخصات پروژه، تنظیم گزارش چاپی و ارائه نتیجه نهایی استفاده میشود.
یک شیت مناسب آزمایش تراکم باید بخش‌های زیر را داشته باشد:
- مشخصات پروژه و نمونه
- نام و روش استاندارد آزمایش
- اطلاعات قالب و حجم آن
- اطلاعات وزن ظرف و خاک برای تعیین رطوبت
- وزن خاک مرطوب متراکم‌شده
- محاسبه وزن مخصوص مرطوب
- محاسبه درصد رطوبت
- محاسبه وزن مخصوص خشک
- جدول نتایج و نمودار تراکم
- تعیین رطوبت بهینه و حداکثر وزن مخصوص خشک
- بخش کنترل و تأیید نتایج
در فایل اکسل می‌توان فرمول‌های محاسباتی را در سلول‌های مربوط قرار داد تا با وارد کردن داده‌های خام، نتایج به‌صورت خودکار محاسبه شوند. البته فرمول‌ها باید پیش از استفاده با یک نمونه محاسبه‌شده کنترل شوند. راستی سری به خلاصه مبحث هفتم نیز میتوانید بزنید.
جمع بندی در مورد دفترچه گزارش آزمایش خاک
نگارش گزارش مکانیک خاک، فرآیندی تخصصی شامل مستندسازی مشخصات پروژه، ثبت داده‌های آزمایشگاهی، محاسبه پارامترهای مهندسی و تفسیر دقیق نتایج است. در این مسیر، دفترچه آزمایشگاه حکم پایه اطلاعات خام را دارد که با تحلیل نهایی در گزارش ژئوتکنیک، به تصویری جامع از شرایط زمین و توصیه‌های فنی برای طراحی تبدیل میشود. این گزارش باید به‌گونه‌ای تدوین شود که افزون بر دقت داده‌ها، ملاحظات کلیدی طراحی را نیز برای مهندسان روشن سازد.
