ترک خوردن بتن یکی از مشکلات جدی است که به دلایل زیادی احتمال دارد، در بخش‌های مختلف ساختمان مانند سقف، کف، فونداسیون، تیرها، ستون‌ها و دیوارهای بتنی ایجاد شود. شود. شایع ترین علت ترک خوردن بتن، عدم تحمل کشش است. که علت خاص خودش را دارد. در واقع ترک در بتن همیشه به معنی وجود یک مشکل جدی سازه‌ای نیست؛ برخی ترک‌ها در اثر جمع‌شدگی طبیعی بتن و تغییرات دما ایجاد می‌شوند، در حالی که بعضی دیگر می‌توانند نشانه اجرای نامناسب، طراحی نادرست، نشست ساختمان، خوردگی میلگردها یا حتی مشکلات سازه‌ای باشند. با توجه به اینها، برای بررسی ترک های بتن نمی‌توان صرفاً بر اساس ظاهر آن‌ها قضاوت کرد. عرض، عمق، طول، محل ایجاد، جهت ترک، زمان ایجاد و تغییرات آن در طول زمان از عواملی هستند که باید مورد توجه قرار بگیرند.
در این مقاله به‌صورت کامل بررسی میکنیم که علت ترک خوردن بتن ساختمان چیست، چه عواملی باعث ایجاد ترک پس از بتن‌ریزی می‌شوند، انواع ترک در بتن کدام‌اند و برای ترمیم ترک بتن سقف، فونداسیون و کف چه روش‌هایی وجود دارد.
ترک بتن چیست؟
در مقاله ای جداگانه در مورد اینکه بتن چیست، توضیح داده ایم. بتن از ترکیب سیمان، آب، سنگدانه و در بسیاری از پروژه‌ها مواد افزودنی بتن تشکیل میشود. پس از اختلاط و بتن‌ریزی، واکنش شیمیایی هیدراتاسیون سیمان آغاز میشود و بتن به‌تدریج سخت و مقاوم میشود. در طول این فرآیند، بتن دچار تغییر حجم میشود. همچنین عواملی مانند تبخیر آب، تغییر دما، بارگذاری، نشست سازه و حرکت اجزای ساختمان می‌توانند باعث ایجاد تنش در بتن شوند. دقت داشته باشید که اگر تنش ایجادشده از ظرفیت بتن برای تحمل کشش بیشتر شود، بتن ترک می‌خورد. یعنی علت اصلی ترک بتن سقف، ترک بتن فونداسیون و دیگر بخش ها، عدم تحمل بتن است. از رایج ترین خرابی های بتن، همین ترک خوردن است. حالا این عدم به چه علت است.

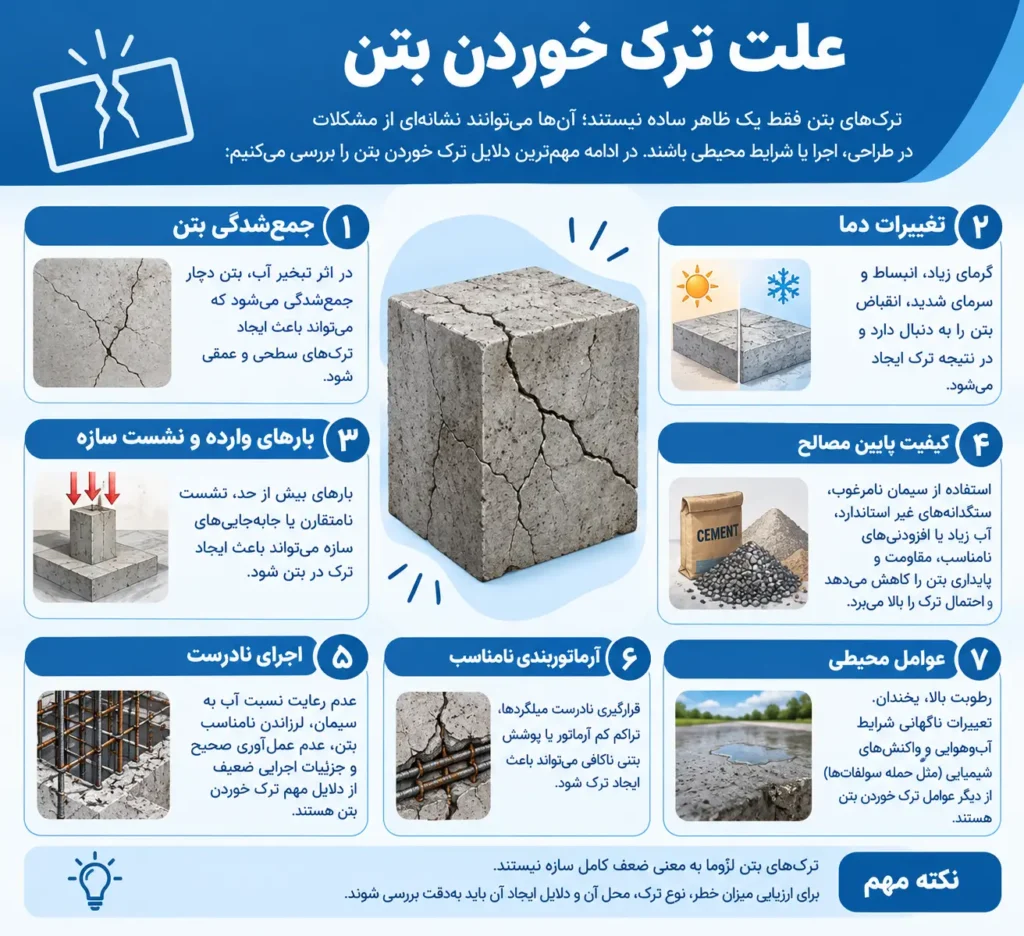

دلایل ترک‌خوردگی بتن بعد از بتن‌ریزی
یکی از پرسش‌های رایج در پروژه‌های ساختمانی این است که دلایل ترک خوردگی بتن بعد از بتن‌ریزی چیست؟
ترک‌هایی که در بتن بعد از چند روز دیده میشود و یا چند هفته و ماه ها رخ میدهد، دلایل مختلفی دارد.
تبخیر سریع آب بتن: از دست رفتن سریع رطوبت سطح بتن، شایع ترین علت ترک بتم است که باعث جمع‌شدگی خمیری و ایجاد ترک‌های سطحی میشود.
عمل‌آوری نامناسب: حفظ نکردن رطوبت و دمای مناسب، فرایند کسب مقاومت بتن را مختل کرده و احتمال ترک‌خوردگی را افزایش میدهد.
نسبت آب به سیمان بالا: رعایت این نسبت خیلی خیلی مهم است. آب اضافی پس از تبخیر، تخلخل و جمع‌شدگی بتن را افزایش داده و مقاومت آن را کاهش میدهد. این یکی از علت های کرمو شدن بتن هست.
استفاده بیش از اندازه از آب هنگام اجرا: افزودن آب برای روان‌تر شدن بتن، ساختار آن را ضعیف کرده و زمینه ایجاد ترک را فراهم می‌کند.
کیفیت نامناسب مصالح: سیمان، سنگدانه یا آب نامرغوب می‌تواند دوام، مقاومت و یکپارچگی بتن را کاهش دهد.
تغییرات شدید دما: انبساط و انقباض ناشی از تغییرات دمایی، تنش‌هایی ایجاد می‌کند که ممکن است به ترک‌خوردگی منجر شوند.
جمع‌شدگی بتن: کاهش حجم بتن در اثر از دست دادن رطوبت یا واکنش‌های داخلی، در صورت وجود محدودیت حرکتی باعث ترک میشود.
نشست بتن تازه: دلیل دیگر، نشست بتم است. ته‌نشینی اجزای بتن در ساعات اولیه، به‌ویژه در اطراف میلگردها و مقاطع متغیر، ترک ایجاد می‌کند.
تراکم نامناسب بتن: تراکم ناکافی موجب ایجاد حفره و ضعف بتن میشود و تراکم بیش از حد نیز می‌تواند جدایی اجزا را به دنبال داشته باشد.
ویبره بیش از حد یا ناکافی: ویبره نامناسب باعث باقی‌ماندن هوای محبوس یا جداشدگی سنگ‌دانه‌ها و کاهش کیفیت بتن میشود.
طراحی نامناسب آرماتورها: ممکن است ترک خوردگی از بتن نباشد، از آرماتور باشد. کمبود، تراکم زیاد یا جانمایی نادرست میلگردها توان بتن در کنترل و توزیع ترک‌ها را کاهش میدهد. در مطلبی جداگانه در مورد اشکالات اجرایی سازه بتنی توضیح داده ایم.
پوشش ناکافی میلگردها: کم بودن ضخامت بتن روی میلگرد، احتمال نفوذ رطوبت، خوردگی آرماتور و ترک‌خوردگی سطح را افزایش میدهد.
بارگذاری زودهنگام: وارد کردن بار پیش از رسیدن بتن به مقاومت کافی می‌تواند ترک‌های سازه‌ای و تغییر شکل ایجاد کند.
نشست خاک: جابه‌جایی یا نشست نامتقارن بستر و پی، تنش‌های اضافی به سازه وارد کرده و بتن را ترک میدهد.
تغییر شکل سازه: خیز، پیچش یا جابه‌جایی اجزای سازه در اثر بارها و محدودیت‌های اجرایی می‌تواند موجب ایجاد ترک شود.
خوردگی میلگردها: زنگ‌زدگی باعث افزایش حجم میلگرد شده و با ایجاد فشار داخلی، پوشش بتنی را ترک میدهد.
اجرای نادرست درزهای اجرایی و انبساطی: جانمایی یا اجرای نامناسب درزها مانع حرکت کنترل‌شده بتن شده و ترک‌های ناخواسته ایجاد می‌کند.
به تمامی مهندسین غمران که پروژه های ساختمان سازی دارند، مطالعه مبحث نهم مقررات ملی و مطالعه کتاب آیین نامه بتن ایران را اکیدا توصیه میکنیم. برای خرید میتوانید از ازبیلت بوک اقدام کنید.
علت ترک خوردن بتن سقف چیست؟
ترک خوردن بتن سقف خیلی معظل بزرگی است. یک ترک کوچک کل ساختمان را بهم میزند. به طور کلی علت ترک خوردن بتن سقف بعد از بتن ریزی می‌تواند به شرایط بتن، روش اجرا، دمای محیط و نحوه عمل‌آوری مربوط باشد.
۱. خشک شدن سریع سطح بتن
اگر سطح بتن پس از اجرا به‌سرعت آب خود را از دست بدهد، جمع‌شدگی سطحی اتفاق می‌افتد. در صورتی که لایه‌های زیرین هنوز مرطوب باشند، اختلاف تغییر حجم میان قسمت‌های مختلف می‌تواند باعث ایجاد ترک شود. این اتفاق در هوای گرم، خشک و دارای باد شدید بیشتر دیده میشود.
۲. آب زیاد در مخلوط بتن، علت رایج ترک خوردن بتن
افزایش مقدار آب بتن یکی از عوامل مهم کاهش کیفیت بتن و افزایش جمع‌شدگی است. برخی افراد برای افزایش روانی بتن، بدون محاسبه و کنترل، آب بیشتری به مخلوط اضافه می‌کنند. دقت داشته باشید که این کار می‌تواند احتمال ترک‌خوردگی را افزایش داده و مقاومت نهایی بتن را نیز کاهش دهد. راستی بعد از بتن، باید آببندی هم کرد. در محتوایی جداگانه در مورد آب بندی بتن توضیح داده ایم.
۳. عمل‌آوری نامناسب
عمل‌آوری بتن برای حفظ رطوبت و فراهم کردن شرایط مناسب برای ادامه هیدراتاسیون سیمان ضروری است. اگر بتن سقف پس از اجرا به‌درستی عمل‌آوری نشود، احتمال ترک‌های ناشی از جمع‌شدگی افزایش پیدا می‌کند.
۴. اجرای نامناسب ماله‌کشی
ماله‌کشی زودهنگام یا بیش از اندازه می‌تواند باعث جابه‌جایی آب و ذرات ریز به سمت سطح شود و در برخی شرایط احتمال ترک‌های سطحی را افزایش دهد.
۵. بارگذاری زودهنگام
قرار دادن مصالح، تجهیزات یا اعمال بار زیاد پیش از رسیدن بتن به مقاومت کافی می‌تواند موجب ایجاد ترک یا تشدید ترک‌های موجود شود.
علت ترک بتن سقف تیرچه بلوک چیست؟
برای بررسی علت ترک بتن سقف تیرچه بلوک باید محل و شکل ترک مشخص شود.
برخی از عوامل رایج عبارت‌اند از:
- جمع‌شدگی بتن رویه
- عمل‌آوری نامناسب
- اختلاف تغییر شکل بین بتن و اجزای سقف
- اجرای نادرست بتن رویه
- فاصله نامناسب میلگردهای حرارتی
- لرزش یا تغییر شکل سقف
- بارگذاری زودهنگام
- نشست ساختمان
- اجرای نامناسب اتصال سقف به دیوار
- تغییرات دمایی
- ترک‌های موازی با تیرچه‌ها
ترک‌هایی که در امتداد تیرچه‌ها ایجاد می‌شوند باید با دقت بیشتری بررسی شوند. ممکن است این ترک‌ها صرفاً سطحی و ناشی از جمع‌شدگی باشند، اما در صورت وجود علائم دیگری مانند تغییر شکل قابل توجه سقف، افزایش عرض ترک یا مشکلات اجرایی، نیاز به بررسی مهندس سازه وجود دارد.

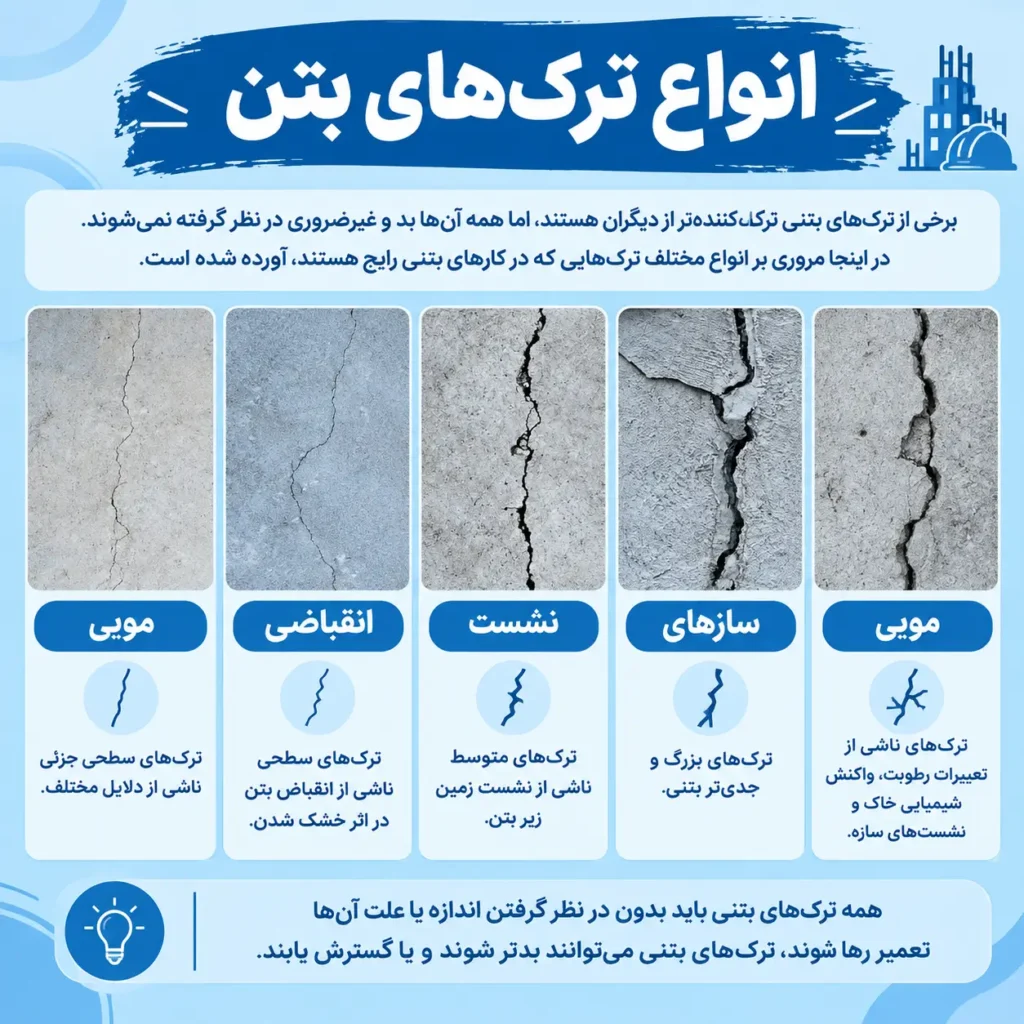

انواع ترک در بتن چیست؟
برای ارزیابی ترک‌های بتن، ابتدا باید با انواع ترک در بتن آشنا شویم.
ترک‌ها را می‌توان از جنبه‌های مختلف دسته‌بندی کرد.
۱. ترک‌های مویی
ترک‌های بسیار باریک و سطحی که معمولاً روی سطح بتن دیده می‌شوند، در بسیاری از موارد در اثر جمع‌شدگی یا شرایط عمل‌آوری ایجاد می‌شوند. این ترک ها به راحتی ترمیم میشود. این ترک‌ها همیشه خطر سازه‌ای ندارند، اما باید شرایط ایجاد آن‌ها بررسی شود. با تزریق رزین اپوکسی با ویسکوزیته بسیار پایین (به روش ثقلی) یا اعمال دوغاب‌های سیمانی اصلاح‌شده با پلیمر، ترک های مویی ترمیم خواهد شد.
۲. ترک‌های ناشی از جمع‌شدگی پلاستیک
این ترک‌ها معمولاً زمانی ایجاد می‌شوند که بتن هنوز در حالت تازه قرار دارد و سطح آن سریع‌تر از قسمت‌های زیرین آب از دست میدهد. ترک‌های ناشی از جمع‌شدگی پلاستیک ممکن است به شکل نسبتاً تصادفی روی سطح بتن ظاهر شوند.
۳. ترک‌های ناشی از جمع‌شدگی خشک‌شدن
پس از سخت شدن بتن نیز امکان کاهش حجم وجود دارد. اگر این جمع‌شدگی توسط اجزای سازه یا آرماتورها محدود شود، تنش کششی ایجاد شده و ممکن است ترک ایجاد شود.
۴. ترک‌های حرارتی
تغییر دمای بتن باعث انبساط و انقباض آن میشود. اگر حرکت بتن محدود باشد، تنش‌های داخلی ایجاد شده و احتمال ترک افزایش پیدا می‌کند. این مورد باید از قبل بررسی شود، دمای محیط، دمای آب، تغییرات شیمیایی همه چیز باید بررسی شود.
۵. ترک‌های سازه‌ای
برخی ترک‌ها در اثر بارگذاری، طراحی نامناسب، ظرفیت ناکافی مقطع، تغییر شکل زیاد، نشست یا سایر مشکلات سازه‌ای ایجاد می‌شوند. این نوع ترک‌ها باید جدی گرفته شوند و تشخیص آن‌ها بهتر است توسط مهندس سازه انجام شود.
۶. ترک‌های ناشی از خوردگی میلگرد
وقتی میلگردهای داخل بتن دچار خوردگی می‌شوند، محصولات خوردگی حجم بیشتری نسبت به فولاد اولیه دارند. این افزایش حجم می‌تواند فشار داخلی ایجاد کرده و باعث ترک خوردن و حتی جدا شدن پوشش بتن شود.
علت ترک خوردن بتن فونداسیون چیست؟
علت ترک خوردن بتن فونداسیون اهمیت زیادی دارد، زیرا فونداسیون مستقیماً با انتقال بار ساختمان به زمین ارتباط دارد. یک ترک کوچک در بتن فونداسیون کل ساختمان را بهم میریزد. مهندس اجرا و مهندس ناظر ساختمان وظیفه دارند این مرحله را بدون هیچگونه مشکل طی کنند.
عوامل احتمالی عبارت‌اند از:
جمع‌شدگی بتن
تغییرات دما
عمل‌آوری نامناسب
طراحی نامناسب فونداسیون
نشست نامتقارن زمین
اختلاف ظرفیت باربری خاک
اجرای نادرست آرماتورها
جابه‌جایی یا خوردگی میلگردها
بتن‌ریزی نامناسب
وجود حفره یا ضعف در بتن
بارگذاری غیرمتعارف
تغییرات رطوبتی خاک
آیا ترک فونداسیون خطرناک است؟

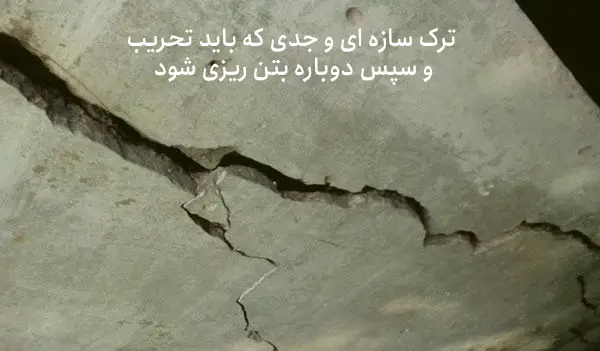

پاسخ به این سؤال به نوع ترک بستگی دارد. ترکی که بسیار باریک، سطحی و پایدار است با تزریقات رزین حل میشود ولی ترکی که عمیق، در حال افزایش، مورب، گسترده یا همراه با تغییر شکل سازه است، خطرناک است و باید به طور تخصصی تر رفع شود. در فونداسیون، علاوه بر عرض ترک، باید محل آن، جهت ترک، عمق، طول، وضعیت آرماتورها و شرایط خاک نیز بررسی شود. اگر ترک فونداسیون همراه با نشست ساختمان، ترک‌های جدید در دیوارها یا تغییر شکل قابل مشاهده باشد، بررسی تخصصی ضروری است. در برخی مواردف نیاز به تخریب بتن و انجام دوباره بتن ریزی است.
ببینید دوستان، شاید این سوال برایتان پیش آید که تا چقدر ترک بتن مجاز است و خطرناک نیست؟ در جواب باید بگوییم که میزان ترک به محل پروژه بستگی دارد. به‌عنوان مثال، یک ترک باریک در یک دال بتنی ممکن است از نظر سازه‌ای مشکل جدی ایجاد نکند، در حالی که ترک دیگری با عرض مشابه اما در محل نامناسب و همراه با تغییر شکل سازه می‌تواند اهمیت بیشتری داشته باشد.
چک‌لیست ارزیابی خطر و سطح اهمیت ترک بتن
| پارامتر ارزیابی | حالت کم‌خطر (معمولاً غیرسازه‌ای) | حالت خطرناک و بحرانی (سازه‌ای) |
|---|---|---|
| عرض ترک | بسیار باریک و مویی (کمتر از چند دهم میلی‌متر) | عریض، باز و پیش‌رونده |
| جهت و الگو | تصادفی و سطحی بر رویه بتن | مورب (برشی)، موازی با راستای بارهای اصلی، خمشی |
| پایداری ترک | ثابت و متوقف‌شده در طول زمان | فعال و در حال افزایش طول و عرض |
| علائم همراه | بدون تغییر شکل در عضو | همراه با خیز سقف، پیچش تیر، نشست فونداسیون یا ترک دیوارها |
ترمیم ترک بتن سقف چگونه است؟
ترمیم ترک بتن سقف باید پس از شناسایی علت ترک انجام شود.
اگر ترک فعال باشد و علت آن همچنان ادامه داشته باشد، ممکن است ترمیم سطحی دوام زیادی نداشته باشد.
روش ترمیم بر اساس نوع ترک می‌تواند شامل موارد زیر باشد:
- تزریق مواد مناسب در ترک
- پر کردن ترک‌های سطحی با مواد ترمیمی
- استفاده از ملات‌های ترمیمی
- اجرای پوشش‌های محافظ
- آببندی ترک‌ها در شرایط مناسب
- تقویت موضعی در صورت وجود مشکل سازه‌ای
- اصلاح علت ایجاد ترک
در ترک‌های سازه‌ای، انتخاب روش ترمیم باید توسط متخصص انجام شود. در برخی مواقع چسب بتن هم کارساز است.
چگونه از ترک خوردن بتن جلوگیری کنیم؟
پیشگیری معمولاً ساده‌تر و کم‌هزینه‌تر از ترمیم است.
برای کاهش احتمال ترک می‌توان اقدامات زیر را انجام داد:
- طراحی صحیح مخلوط بتن
- کنترل نسبت آب به سیمان
- استفاده از مصالح باکیفیت
- اجرای صحیح آرماتورها
- رعایت ضخامت مناسب پوشش بتن
- تراکم مناسب بتن
- جلوگیری از ویبره بیش از حد
- عمل‌آوری مناسب
- محافظت بتن در برابر باد و گرمای شدید
- کنترل سرعت خشک شدن سطح
- اجرای صحیح درزها
- جلوگیری از بارگذاری زودهنگام
- کنترل نشست و تراکم بستر
- رعایت اصول بتن‌ریزی در هوای گرم و سرد
در محتوایی جداگانه در مورد آزمایش مقاومت کششی بتن محتوا تولید کرده ایم.
جمع بندی در مورد علت ترک خوردن بتن چیست؟
ترک خوردگی بتن سازه منشأ یکسانی ندارد و مجموعه‌ای از عوامل شامل تبخیر سریع آب، عمل‌آوری غیراصولی، جمع‌شدگی، نوسانات دمایی، خطاهای اجرایی، نشست خاک و ضعف‌های سازه‌ای می‌توانند عامل ایجاد آن باشند؛ از این‌رو چه با ترک در بتن سقف (مانند دال‌ها و سقف‌های تیرچه بلوک) روبه‌رو باشیم و چه با ترک خوردگی در کف و فونداسیون، تشخیص دقیق علتِ ریشه‌ای تنها با بررسی الگو، جهت و موقعیت ترک‌ها ممکن است. بر همین اساس، ترمیم ترک های بتن هرگز نباید به پوشش و پر کردن ظاهری محدود شود، بلکه باید پس از عیب‌یابی اصولی و به‌ویژه در بخش‌های باربر مانند فونداسیون، تیرها، ستون‌ها و ترک‌های پیش‌رونده، با ارزیابی مهندس سازه و بر اساس روش‌های تخصصی و استاندارد انجام گیرد.
