کرمو شدن بتن (Honeycombing) از جمله مشکلات و خطرناک ترین عیب هایی است که در یک سازه بتنی دیده میشود. کرمو شدن بتن عموما پس از دکفراژ و قالب‌برداری نمایان میشود. شاید پیش خودتان فکر کنید که چرا بتن کرمو میشود؟ ببینید دوستان، این نقص فنی به‌صورت تخلخل، ایجاد حفره‌های عمیق یا سطحی، جداشدگی موضعی خمیر سیمان و نمایان شدن سنگدانه‌های درشت خود را نشان می‌دهد. کرموشدگی فراتر از یک نقص بصری و افت زیبایی‌شناختی سازه است و یک مشکل جدی است که مهندس ناظر خیلی زود باید رسیدگی کند. در صورتی که این عارضه عمقی باشد، موجب کاهش شدید پیوستگی ماتریس بتن، از دست رفتن سطح مقطع مؤثر باربر، افت پیوستگی میان بتن و آرماتور (Bond Strength)، نفوذ سریع عوامل مهاجم (نظیر یون کلرید و دی‌اکسید کربن) و در نتیجه تسریع خوردگی میلگردها و زوال زودرس سازه خواهد شد.
در این مقاله تخصصی با زبانی ساده به‌صورت گام‌به‌گام و جامع بررسی می‌کنیم که علت کرمو شدن بتن چیست، چرا بتن ستون کرمو میشود؟ و همچنین پرداختیم که روش‌های استاندارد ترمیم کرموشدگی با انواع ملات و گروت پایه سیمانی و اپوکسی چیست و برای درمان شن‌زدگی بتن چه تمهیدات فنی و کارگاهی را باید طبق استانداردهای مهندسی به کار بست.
کرمو شدن بتن چیست؟ (Concrete Honeycombing)
اصطلاح مهندسی کرمو شدن بتن یا در اصطلاح کرمو به انگلیسی Concrete Honeycombing (معروف به لانه‌زنبوری شدن بتن)، به وضعیتی از بتن میگویند که مخلوط بتن تازه پس از ریختن درون قالب و اتمام فرآیند تراکم، موفق به تشکیل یک بافت همگن، چگال و متراکم در کل حجم المان نشده و بعد از مدتی دارای حفره های ریز و درشت شده است.
پدیده کرموشدگی بتن ممکن است در انواع المان‌های سازه‌ای نظیر ستون بتنی، تیر، دیوار برشی، فونداسیون، دال و سرستون‌های بتنی رخ دهد و مشکلات جدی رخ دهد. دامنه آسیب ناشی از این عیب همگن نیست؛ در پاره‌ای از موارد آسیب صرفاً محدود به سطح بوده و با یک فرآیند پلاسترینگ یا ترمیم سطحی مهار میشود، اما در مواقعی که عمق کرموشدگی زیاد باشد، عملکرد لرزه‌ای و باربری ثقلی عضو تحت‌الشعاع قرار گرفته و مستلزم توقف عملیات، بررسی محاسباتی توسط مهندس محاسب و اجرای پروتکل‌های تخصصی مقاوم‌سازی و ترمیم سازه‌ای خواهد بود.
به بیان شفاف‌تر اگر بخواهیم بگوییم! بتن کارآمد و استاندارد پس از جای‌دهی و تراکم ارتعاشی، باید بتواند با عبور از شبکه آرماتورها، تمامی خلل و فرج، زوایا، گوشه‌های قالب و اطراف میلگردها را کاملاً احاطه کرده و پوشش دهد. چنانچه به هر دلیلی ملات ریزدانه و شیره سیمان قادر به نفوذ در این فضاها نباشد، حفره‌های خالی حبس شده و اسکلت سنگیِ عاری از ماده چسباننده پدیدار می‌گردد. یک مهندس ناظر ساختمان وظیفه دارد که وضعیت بتن را گزارش نویسی کند.
این پدیده در متون علمی، نشریات بین‌المللی و استانداردهای خارجی (نظیر انجمن بتن آمریکا – ACI) تحت دو عنوان رسمی شناخته میشود:
Concrete Honeycombing
Honeycombing of Concrete
از همین رو، در پژوهش‌ها و مقالات بین‌المللی و همچنین جست‌وجوی منابع تخصصی خارجی، ترجمه مستقیم عبارت «کرمو شدن بتن به انگلیسی» دقیقاً معادل Concrete Honeycombing خواهد بود.

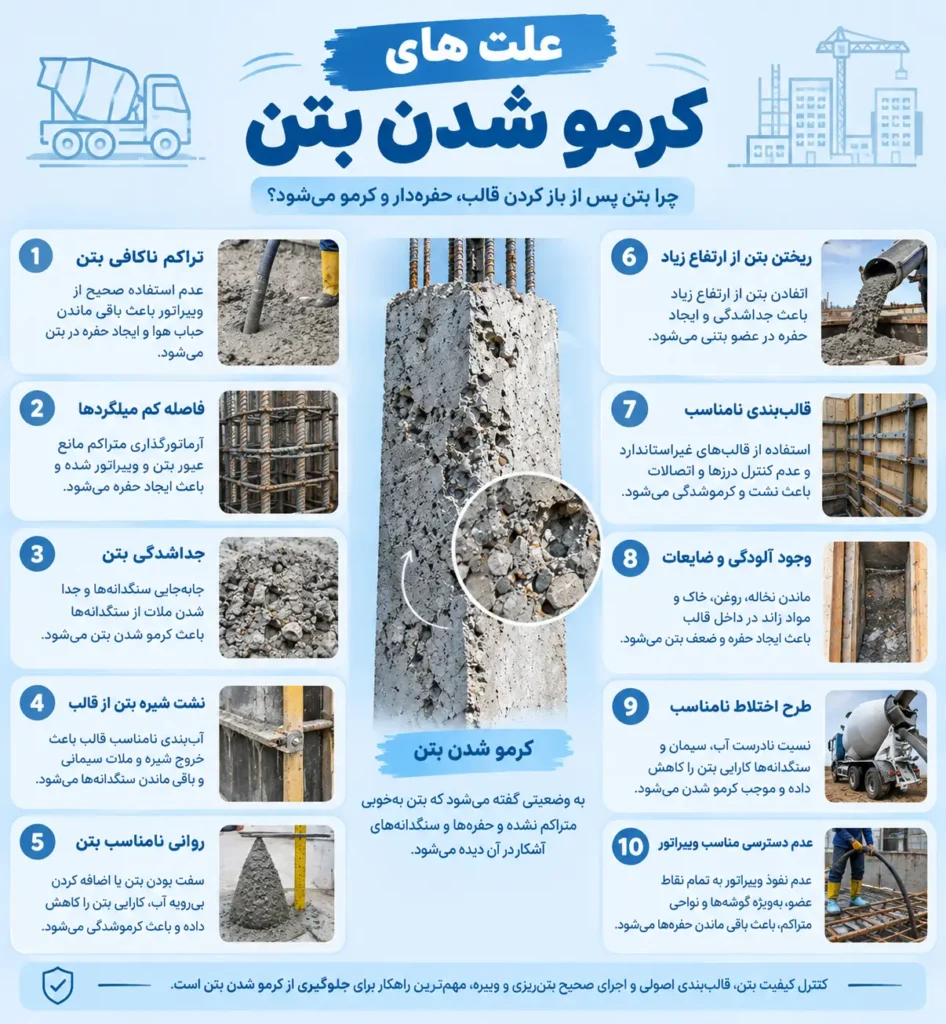

مهم‌ترین دلایل کرمو شدن بتن چیست؟ (ریشه‌یابی علل کارگاهی و طراحی)
بروز پدیده لانه‌زنبوری شدن بتن یا به اصطلاح همان کرمو شدن، به‌ندرت حاصل یک متغیر منفرد است؛ بلکه در اغلب پروژه‌های عمرانی، زنجیره‌ای از خطاهای مشترک در مراحل طرح اختلاط، آرماتوربندی، قالب‌بندی و بتن‌ریزی دست به دست هم می‌دهند تا این آسیب پدید آید. یعنی یک عامل دخیل نیست و متاسفانه مهندس مجری ساختمان، استادکاران، کارگران وخطاهای انسانی دخیل است. مهم‌ترین علل اصلی و کارگاهی عبارت‌اند از:
- تراکم ناکافی مخلوط بتن
- کاربرد ناصحیح شیلنگ ویبراتور و عدم مهارت اپراتور
- فواصل ناکافی و تنگ میلگردها (تراکم بیش از حد آرماتور)
- کارایی (Workability) و روانی نامناسب یا اسلامپ غیرمجاز بتن
- جداشدگی سنگدانه‌ها (Segregation) حین انتقال یا تخلیه
- فرار یا نشت شدید شیره بتن از درزهای قالب (Loss of Grout/Bleeding)
- نقص در سیستم قالب‌بندی و عدم استحکام اتصالات قالب
- تجمع ضایعات، براده‌های سیم، خاک و آلودگی در کف قالب
- سقوط و پرتاب آزاد بتن از ارتفاع فراتر از حد مجاز آیین‌نامه
- عدم به‌کارگیری روش‌های ویژه بتن‌ریزی در مقاطع متراکم و عمیق
- افت اسلامپ ناشی از تأخیر زمانی بالا میان ساخت بتن تا تخلیه نهایی
- طرح اختلاط معیوب، دانه‌بندی نامناسب و نسبت اشتباه ماسه به شن
- عدم انطباق نسبت آب به سیمان (W/C) با نیازهای عملکردی عضو
- محدودیت فیزیکی برای ورود پوکر یا سر شیلنگ ویبراتور به اعماق عضو
در ادامه، جزئیات فنی و مهندسی مهم‌ترین عوامل فوق را زیر ذره‌بین قرار میدهیم. راستی در محتوایی جداگانه در مورد اینکه چگونه کیفیت بتن را ارزیابی کنیم، توضیح داده ایم. چرا که کیفیت بتن هم در این اتفاق سهیم است.
بررسی دقیق تر کرمو شدن بتن با زبانی شفاف
۱. تراکم ناکافی و استفاده غلط از ویبراتور علتی که سهم بیشتری در این اتفاق دارد
عدم تراکم استاندارد، پیشتاز دلایل فیزیکی کرمو شدن بتن است. سهم زیادی از این اتفاق بد، به همین علت است. در زمان ریختن مخلوط درون قالب، حجم قابل‌توجهی هوای ناخواسته درون ساختار بتن محبوس می‌گردد. وظیفه اصلی ویبراتور، مایع‌سازی لحظه‌ای بتن، غلبه بر اصطکاک داخلی سنگدانه‌ها و هدایت حباب‌های هوا به سمت سطح آزاد بتن است تا ملات سیمان تمام فضاهای ریز اطراف آرماتورها و کناره‌های قالب را آببندی کند. یک مجری و پیمانکار ساختمان باید بالاسر نیروهای انسانی باشد تا مرحله عملیات ساخت بتن و عملیات بتن ریزی به خوبی انجام شود.
عدم نفوذ ویبراتور به اعماق لایه‌های زیرین، سرعت حرکت نامناسب دست اپراتور یا فواصل غیراصولی فرورفتن پوکر در بتن، مانع از خروج حباب‌ها میشود؛ در نتیجه پس از جداسازی قالب، ساختاری حفره‌دار، پوک و کرمو شکل می‌گیرد. در نقطه مقابل، ویبراسیون بیش‌از‌حد (Over-vibration) نیز خطایی فاحش است؛ چراکه باعث ته‌نشینی سنگدانه‌های سنگین و صعود آب و خمیر به سطح (Segregation) شده و در لایه‌های پایین بافت خشک و در بالا لایه سست و ضعیفی به نام لایتانس ایجاد می‌کند. بنابراین هدف اجرایی، دستیابی به یک تراکم حساب‌شده، همگن و لایه به لایه است.
۲. فواصل کم و آرایش فشرده آرماتورها
در مقاطع حساسی چون ستون‌های باربر قاب‌های خمشی ویژه و دیوارهای برشی، تراکم شدید شبکه میلگردها اجازه عبور آسان بتن با دانه‌بندی معمولی را نمی‌دهد. در صورت عدم انطباق حداکثر ابعاد سنگدانه (MSA) با حداقل فاصله مجاز بین میلگردها، دانه‌های درشت میان آرماتورها قفل شده (Aggregate Bridging) و مانع عبور ملات سیمان می‌شوند.
این گره‌های اجرایی معمولاً در موقعیت‌های زیر به اوج می‌رسند:
- محدوده وصله پوششی (Lap Splice) میلگردهای طولی در پای ستون
- فواصل فشرده تنگ‌ها و خاموت‌های لرزه‌ای در ناحیه بحرانی ستون و تیر
- چشمه اتصال و گره‌های بحرانی تیر به ستون (Beam-Column Joints)
- پیرامون پلیت‌ها، بلت‌ها، صفحات اتصال و لوله‌های مدفون در بتن
- آرماتورگذاری دوبل یا سفره‌های متراکم در سر تیرها و شبکه‌های تقویتی
کنترل ضوابط عبور آسان سنگدانه‌ها و تعیین قطر مناسب پوکر ویبراتور پیش از آغاز عملیات، ضرورت اجرایی دارد. این مشکل، یکی از اشکالات در اجرای سازه بتنی است.
۳. جداشدگی اجزای بتن (Segregation)
پدیده جداشدگی سنگدانه‌ها زمانی رخ می‌دهد که پیوستگی بین ذرات ریزدانه، خمیر سیمان و سنگدانه‌های درشت گسسته شود. در اثر این ناهماهنگی، بخش اعظم شن و سنگدانه‌ها در یک ناحیه سقوط کرده و ملات در بخشی دیگر جمع میشود. عواملی همچون تخلیه بتن از ارتفاع زیاد (بیش از ۱٫۲ تا ۱٫۵ متر)، جابه‌جایی افقی بتن با استفاده از شیلنگ ویبراتور درون قالب، حمل غیراستاندارد با تراک‌میکسر و عدم چسبندگی خمیر بتن، محرک‌های اصلی جداشدگی و پدیدار شدن بافت کرمو هستند. در محتوایی جداگانه در مورد اینکه بتن چیست، محتوا نوشته ایم.
۴. نشت شیره و ملات بتن از درز قالب‌ها
چهارمین علت کرمو شدن بتن، نشت ملات در درز قابل هاست. آب‌بند نبودن درزبندی قالب‌ها باعث میشود در حین ارتعاش و ایجاد فشار هیدرواستاتیکی بتن تازه، شیره بتن (آب به‌همراه سیمان و ذرات میکرونی) از شکاف پنل‌ها تخلیه گردد. با فرار این مایع حیاتی، در مجاورت جداره‌های قالب تنها مصالح سنگی عاری از چسباننده باقی می‌مانند که به شکل کرموشدگی‌های خطی یا موضعی آشکار می‌شوند. بستن درز قالب‌ها با فوم‌های درزگیر یا نوار آب‌بند قبل از بتن‌ریزی از الزامات پایه کارگاهی است. آببندی بتن بسیار مسئله مهمی است.
۵. اسلامپ و روانی نامناسب مخلوط از دیگر دلایل کرمو شدن بتن
روانی بتن باید متناسب با پیچیدگی هندسی عضو باشد؛ بتن بسیار سفت (با اسلامپ پایین) قدرت تحرک خود را در عبور از میلگردها از دست می‌دهد. در نقطه مقابل، افزایش خودسرانه آب پای کار به بهانه بالا بردن روانی، فاجعه‌بارترین اشتباه کارگاهی است. این آب اضافی باعث افت مقاومت فشاری، آب‌انداختگی، نشت شیره و افت چسبندگی سنگدانه‌ها میشود. راهکار مهندسی، تنظیم دقیق طرح اختلاط و به‌کارگیری فوق‌روان‌کننده‌ها (روان‌کننده‌های پایه پلی‌کربوکسیلات اتر) برای افزایش کارایی بدون دستکاری نسبت آب به سیمان است. این مورد یکی از علت های ترک خوردن بتن ساختمان نیز است.
علت کرمو شدن بتن ستون چیست؟
ستون‌های بتن‌آرمه به دلیل نقش سازه‌ای در انتقال بارهای ثقلی و جانبی، بیشترین حساسیت را نسبت به عیوب اجرایی دارند. هندسه عمودی ستون‌ها، ارتفاع قابل توجه، وجود اتصالات متعدد و انبوهی از میلگردهای طولی و خاموت‌های چگال، بستر مستعدی برای کرموشدگی فراهم می‌سازد.
| عامل ریشه‌ای | اثر مستقیم در بتن ستون | پیامد نهایی |
|---|---|---|
| تراکم ناکافی بتن | حبس حباب‌های هوای درشت در بدنه عضو | تخلخل عمیق و کاهش مقاومت فشاری |
| آرماتورگذاری متراکم | گیر افتادن سنگدانه‌ها پشت شبکه فولادی | نرسیدن بتن به پوشش بیرونی (کاور) |
| ویبراسیون غیراصولی | عدم نفوذ سر ویبراتور به لایه‌های عمقی | متراکم نشدن بن و ریشه ستون |
| ضعف درزبندی قالب | فرار خمیر سیمان از درزهای پای ستون | ایجاد کرموشدگی شدید در پاشنه ستون |
| بتن سفت و کم‌کارا | عدم توانایی حرکت در زوایای قالب | شن‌زدگی و پوک شدن گوشه‌های مقطع |
| سقوط بتن از ارتفاع بالا | پرتاب آزاد از بالای قالب (جداشدگی) | تجمع سنگدانه در کف و صعود ملات |
| تخلیه غیر لایه‌ای | ریختن یک‌باره حجم زیادی از بتن | عدم امکان خروج هوا و ویبراسیون صحیح |
| آلودگی و نخاله در کف | باقی‌ماندن یونولیت، خاک و تکه‌های سیم | ایجاد حفره‌های پیوسته و قطع اتصال بتن |
کرموشدگی ستون هرگز یک نقص آرایشی صرف به شمار نمی‌رود و باید بلافاصله ابعاد، عمق نفوذ و ناحیه درگیر از دیدگاه سازه‌ای ممیزی گردد.
آیا کرمو شدن بتن خطرناک است؟
خیلی ها از ما میپرسند که کرمو شدن بتن خطرناک است؟ خب در حالت کلی ضایعه ای بد است اما میزان وخامت به میزان و مکان کرمو شدگی بتن بستگی دارد. در واقع ارزیابی سطح خطر کرموشدگی منوط به تفکیک دو عامل وسعت سطحی و عمق نفوذ نقص به داخل مقطع باربر است:
- آسیب سطحی (Minor Honeycombing): چنانچه عمق حفره‌ها محدود به ضخامت کاور بتنی (پوشش بتن روی آرماتور) باشد و میلگردها اکسپوز نشده باشند، خطر تخریب سازه‌ای آنی وجود ندارد. این آسیب بیشتر تهدیدی برای دوام (Durability) عضو در برابر عوامل جوی است و با تمیزکاری و ترمیم سطحی برطرف میشود.
- آسیب عمیق و سازه‌ای (Structural Honeycombing): اگر حفره‌ها به عمق هسته بتنی (Core) نفوذ کرده، میلگردهای طولی یا خاموت‌ها از بافت بتن آزاد شده و با سنگدانه‌های لق احاطه گردند، زنگ خطر جدی است. این مسئله در اعضای فشاری مانند ستون‌ها، دیوارهای برشی و اتصالات تیر-ستون می‌تواند به کمانش میلگردها و فروپاشی مقطع در اثر باربری بینجامد.
هشدار مهم مهندسی: لاپوشانی و ماستیک‌کاری عیب بتن با ملات ماسه‌سیمان معمولی بدون نظارت مهندس ناظر و محاسب، پنهان‌کاری خطرناکی است که صدمات جبران‌ناپذیری به ایمنی کل سازه وارد می‌سازد.
نحوه ترمیم کرمو شدن بتن ستون (مراحل استاندارد گام‌به‌گام)
همینجا خبر خوبی بدهیم که کرمو شدگی بتن، قابل ترمیم است. به طور کلی اجرای ترمیم باید با هدف بازگرداندن مقاومت سازه‌ای و تأمین شرایط پایایی مقطع صورت پذیرد. مراحل اجرایی بر اساس روش‌های توصیه شده بین‌المللی بدین شرح است:
- مرحله اول؛ ارزیابی موضع آسیب‌دیده: ترسیم هندسی محدوده آسیب، اندازه‌گیری حداکثر عمق نفوذ و بررسی وضعیت درگیری آرماتورها با استفاده از چکش و ابزارهای شناسایی.
- مرحله دوم؛ مضرس‌کاری و تخریب بافت سست: بتن‌های فاقد چسبندگی و دانه‌های لق باید با استفاده از تیشه، چکش‌های دستی یا پیکور سبک به‌طور کامل تخریب شوند. این فرآیند باید تا رسیدن به بتن سالم، سخت و صلب ادامه یابد. لبه‌های محیط ترمیم نباید شیبدار باشند، بلکه باید با فرزبرشی با زاویه قائم برش داده شوند تا از پوسته‌شدن لبه‌ها پیشگیری شود.
- مرحله سوم؛ آماده‌سازی آرماتورها و بستر: چنانچه بتن پشت میلگردها کرمو شده باشد، باید پشت آرماتور حداقل تا عمق ۲۰ میلی‌متر تراشیده شود تا ملات جدید تمام محیط میلگرد را مهار کند. در صورت زنگ‌زدگی، میلگردها با سندبلاست یا برس سیمی زنگ‌زدایی شده و با پوشش‌های غنی از روی (Zinc-Rich) محافظت می‌گردند.
- مرحله چهارم؛ تمیزکاری و ایجاد شرایط اشباع: تمام گردوغبار، لکه‌های روغنی و ضایعات با شست‌وشوی واترجت پاکسازی می‌شوند. سطح بتن باید حداقل چند ساعت قبل از ترمیم مرطوب شده و درست در زمان اجرا به حالت اشباع با سطح خشک (SSD) برسد تا آب ملات ترمیمی را جذب نکند. در مواردی، استفاده از چسب لاتکس یا پرایمر اپوکسی جهت افزایش گیرش بین بتن قدیم و جدید توصیه میشود.
- مرحله پنجم؛ قالب‌بندی و جای‌دهی ماده ترمیمی: متناسب با عمق حفره، ماده ترمیمی (ملات ترمیم الیاف‌دار یا گروت خودتراز) جای‌دهی شده، کاملاً متراکم میشود و بلافاصله فرآیند کیورینگ و عمل‌آوری رطوبتی آغاز می‌گردد.
ترمیم بتن کرمو با گروت چگونه است؟
استفاده از گروت (Grout) یکی از متداول‌ترین شیوه‌ها برای پر کردن فضاهای خالی ناشی از کرموشدگی عمیق است. گروت ماده‌ای روان و بدون جمع‌شدگی است که برای پر کردن فضاهای خالی، زیرسازی، تثبیت و در برخی موارد ترمیم بتن و سازه‌های بتنی استفاده میشود. با این حال، استفاده از گروت نیازمند دانش فنی در خصوص خواص مصالح و نحوه انتقال بار است:
- ویژگی‌های الزامی ماده گروت: گروت مورد استفاده باید بدون جمع‌شدگی (Non-Shrink)، دارای روانی بالا (Flowable) و خودتراکم باشد تا ریزترین حفرات را بدون انقباض پر کند و پس از سخت‌شدن به مقاومت فشاری معادل یا بالاتر از بتن زمینه (حداقل ۵۰ تا ۷۰ مگاپاسکال) دست یابد.
- انتخاب نوع گروت متناسب با عمق:
- گروت سیمانی منبسط‌شونده: برای ترمیم‌های عمیق، حجیم و قالب‌بندی‌شده کاربرد دارد.
- گروت پایه اپوکسی (Epoxy Grout): برای مقاطع حساس تحت ارتعاش دینامیکی، بارهای خستگی، لایه‌های با ضخامت پایین‌تر و پروژه‌هایی با الزام مقاومت مکانیکی و شیمیایی بسیار بالا توصیه میشود.
- روش اجرا با قالب‌بندی شیبدار (Bird’s Mouth): در کرموشدگی‌های گسترده ستون، پس از تخریب بخش‌های سست، قالب چوبی یا فلزی با دهانه‌ای شیبدار نصب می‌گردد تا گروت با فشار ثقلی از پایین به بالا جریان یافته و بدون محبوس‌سازی هوا، تمام مقطع را پر کند. پس از گیرش، زائده شیبدار خارجی با فرز تراشیده میشود.
قاعده کلیدی: پاشیدن یا ریختن سطحی گروت روی بتن سست بدون تخریب بستر، کاملاً بی‌فایده است؛ اتصال پایدار مکانیکی تنها با اجرای گروت روی بتن مادرِ محکم و زبر محقق میشود.
ترمیم شن‌زدگی بتن چیست؟ (تفاوت با کرموشدگی چیه)
شن‌زدگی (Honeycombing/Sand Streaking) به عارضه‌ای اشاره دارد که در آن سطح بیرونی بتن، زبر و خشن شده و دانه‌های شن به وضوح بیرون زده‌اند، در حالی که لایه خمیر سیمانی محافظ سطح شسته یا خارج شده است.
- تفاوت ماهیتی: در شن‌زدگی معمولاً تخلخل عمیق و حفرات پیوسته به مغز عضو راه نیافته‌اند، بلکه لایه بیرونی به‌دلیل نشت شیره از درز قالب یا آب‌انداختگی موضعی فاقد ملات یکدست است.
- پروتکل ترمیم شن‌زدگی: چنانچه آسیب سطحی باشد، با فرچه سیمی یا واترپلاست، لایه‌های نیمه‌لق برداشته شده و سپس ملات‌های ترمیمی پلیمری تک‌جزئی یا دوجزئی پایه سیمانی با ماله اجرا و تسطیح می‌شوند. اما اگر شن‌زدگی پیش‌درآمدی از یک کرموشدگی عمیق باشد و میلگردها فاقد کاور استاندارد باشند، باید کلیه مراحل ترمیم سازه‌ای روی آن اعمال گردد.
استانداردهای مرجع و آیین‌نامه ترمیم بتن کرمو
ترمیم سازه‌ای بتن عملیاتی سلیقه‌ای نیست و باید مطابق با استانداردهای ملی و بین‌المللی تعمیرات بتن هدایت شود:
- دستورالعمل‌های ACI (مؤسسه بتن آمریکا):
- ACI 546R: راهنمای رسمی برای ترمیم، بهسازی و حفاظت سازه‌های بتنی (Concrete Repair Guide).
- ACI 224.1R: ارزیابی و علل خرابی بتن، ترک‌ها و عیوب ساختاری بتن.
- مقررات ملی ساختمان ایران:
- مبحث نهم مقررات ملی ساختمان (طرح و اجرای ساختمان‌های بتن‌آرمه): الزامات اجرایی بتن‌ریزی، شرایط آببندی قالب، ویبراسیون و رواداری‌های پذیرش مقاطع.
- نشریه شماره ۵۵ و نشریه شماره ۷۳۳: ضوابط ارزیابی کیفیت اجرا و شیوه‌های تأیید مصالح ترمیمی.
ما به تمامی مهندسی عمران پیشنهاد میدهیم که مو به مو مبحث 9 مقررات را بخوانند و همچنین کتاب آیین نامه بتن ایران را هم تهیه و مطالعه کنند. در کنارش نشریه 55 و مبحث 10 و 5 هم بسیار مهم است.
چک‌لیست پیشگیری از کرمو شدن بتن (کنترل‌های الزامی پیش و حین اجرا)
هزینه و چالش‌های اجرای پیشگیری بسیار کمتر از راهکارهای پسینی ترمیم است. سرپرستان کارگاه و مهندسان ناظر باید فرآیندهای زیر را در قالب چک‌لیست ممیزی کنند:
- کنترل روانی و طرح اختلاط بتن: بازرسی اسلامپ در بدو ورود به کارگاه و عدم تخلیه بتن‌های افتاده و باگیرش‌شروع‌شده.
- انطباق دانه‌بندی: اطمینان از اینکه بزرگ‌ترین اندازه اسمی سنگدانه از ۳/۴ حداقل فاصله آزاد بین میلگردها بیشتر نباشد.
- مهار درز قالب‌ها: آببندی درز اتصال پنل‌های قالب با استفاده از اسفنج، نوار الاستومری و چک نهایی نشتی ملات.
- پاکسازی داخل قالب: مکش و شست‌وشوی انتهای ستون‌ها و دیوارها از طریق دریچه‌های بازدید موقت برای خروج براده‌های آرماتوربندی، یونولیت و خاک.
- هدایت بتن در ارتفاع (ترمی و لوله): ممنوعیت ریزش بتن از ارتفاع فراتر از ۱٫۲ متر و استفاده از لوله‌های خرطومی (Tremie Pipe) جهت هدایت مخلوط به کف ستون.
- تکنیک صحیح ارتعاش: فرو بردن پوکر ویبراتور به‌صورت کاملاً عمودی، نگه داشتن به مدت ۵ الی ۱۵ ثانیه در هر نقطه (تا درخشش سطح و خروج حباب‌ها) و بیرون کشیدن آرام آن.
- پوشش هم‌پوشانی لایه‌ها: نفوذ سر شیلنگ ویبراتور به میزان ۱۰ تا ۱۵ سانتی‌متر در لایه پیشین برای حذف درز سرد.
- منع صریح آب‌بستن به بتن: استفاده اکید از مواد فوق‌روان‌کننده مجاز در هماهنگی با آزمایشگاه ژئوتکنیک و بتن پروژه.
تشریح اجزای تشکیل‌دهنده بتن با رده فشاری ۲۵۰ (بتن C20 / عیار ۳۵۰)
یکی از پرسش‌های متداول در کارگاه‌ها تشریح ترکیبات مخلوط موسوم به بتن ۲۵۰ است. در عرف کارگاهی، این عدد معمولاً به مقاومت فشاری نمونه استوانه‌ای بر حسب کیلوگرم بر سانتی‌متر مربع یا مقاومت مشخصه مکعبی ( 250 kg/cm 2 ≈ 25 MPa 250 kg/cm 2 ≈25 MPa ) اشاره دارد. باید توجه داشت که نمی‌توان نسخه وزنی ثابتی را بدون آزمایش‌های طرح اختلاط برای تمام مصالح صادر کرد؛ با این حال، ترکیب متعارف تشکیل‌دهنده آن عبارت است از:
- سیمان پرتلند (تیپ ۲ یا ۱): ماده چسباننده اصلی هیدرولیکی؛ برای دستیابی به مقاومت ۲۵۰ معمولاً عیار سیمان در بازه ۳۵۰ تا ۳۷۵ کیلوگرم در مترمکعب در نظر گرفته میشود. در محتوایی جداگانه در ازبیلت در مورد راهنمای خرید سیمان توضیح داده ایم.
- آب مصرفی: متغیر کلیدی کنترل واکنش هیدراتاسیون؛ نسبت آب به سیمان (W/CW/C) عموماً در بازه ۰٫۴۵ تا ۰٫۵۰ تنظیم میشود تا مقاومت و دوام تأمین گردد.
- ماسه (ریزدانه ۰ تا ۴٫۷۵ میلی‌متر): پرکننده فضاهای خالی بین سنگدانه‌ها و شکل‌دهنده ملات روان با دانه‌بندی منطبق بر منحنی استاندارد ASTM C33.
- شن (درشت‌دانه ۴٫۷۵ تا ۱۹ یا ۲۵ میلی‌متر): اسکلت باربر بتن که معمولاً شامل مخلوط تفکیک‌شده بادامی و نخودی است.
- افزودنی‌های شیمیایی بتن: فوق‌روان‌کننده‌ها جهت ارتقای کارایی بدون تغییر W/CW/C و روان‌سازهای کاهنده نفوذپذیری. در محتوای جداگانه در مورد انواع افزودنی های بتن توضیح داده ایم.
مقادیر دقیق هر ماده اولیه منحصراً باید توسط آزمایشگاه همکار بتن و با توجه به رطوبت سنگدانه‌ها و منحنی دانه‌بندی کارگاهی کالیبره شود.
مقایسه تحلیلی: تفاوت کرموشدگی با ترک‌خوردگی بتن
این دو پدیده رفتار ساختاری و مکانیزم پیدایش متفاوتی دارند:
| معیار مقایسه | کرمو شدن بتن (Honeycombing) | ترک‌خوردگی بتن (Cracking) |
|---|---|---|
| تعریف فیزیکی | تخلخل، فقدان ملات و تجمع سنگدانه‌ها | ایجاد انفصال و گسستگی خطی در بافت پیوسته بتن |
| عامل ریشه‌ای | خطای بتن‌ریزی، ویبره ناکافی و قالب‌بندی نامناسب | تنش‌های کششی ناشی از بارگذاری، جمع‌شدگی یا افت حرارتی |
| زمان ظهور | بلافاصله در حین باز کردن قالب‌ها | متغیر؛ از ساعات اولیه (پلاستیک) تا ماه‌ها و سال‌ها بعد |
| ماهیت نقص | خلل و فرج فیزیکی و کاهش تراکم موضعی | گسستگی مکانیکی در پی تجاوز تنش از مقاومت کششی |
| نحوه ترمیم | تخلیه بتن پوک، قالب‌بندی و گروت‌ریزی | تزریق اپوکسی، دوخت سازه‌ای یا آببندی با پلی‌اورتان |
هرچند کرموشدگی با ترک یکسان نیست، اما تمرکز تنش در لبه‌های حفرات ناشی از کرموشدگی می‌تواند بسترساز آغاز ترک‌های کششی در المان باربر شود.
آیا می‌توان بتن کرمو را با ملات ماسه و سیمان پوشاند؟
این اقدام یکی از رایج‌ترین مصادیق سوء‌اجرا در پروژه‌های ساختمانی است. اعمال ملات سنتی ماسه‌سیمان بدون پاکسازی عیب، از دیدگاه مهندسی مردود است زیرا:
- ملات‌های سنتی بر پایه ماسه سیمان، انقباض (Shrinkage) شدیدی دارند و پس از خشک شدن، پیوستگی خود را با بتن مادر از دست داده و طبله می‌کنند.
- با پنهان‌سازی ظاهری، حفرات داخلی همچنان پابرجا مانده و هسته عضو بتنی در برابر تنش‌های طراحی ضعیف باقی می‌ماند.
- بافت پوک پشت ملات، مسیر تنفس مستقیم هوا و رطوبت را به میلگرد باز گذاشته و بدون آگاهی بهره‌بردار، خوردگی آرماتورها زیر پوشش نازک ادامه می‌یابد.
ترمیم فقط و فقط باید از طریق برداشت کامل بتن ضعیف، زبرسازی بستر و تزریق مصالح پلیمری یا گروت‌های جبران‌کننده جمع‌شدگی پیاده‌سازی شود.
نکات کلیدی درباره مستندسازی تصویری و فیلم ترمیم بتن کرمو
در دوره‌های آموزشی و ویدیوهای تخصصی که تحت عنوان فیلم ترمیم بتن کرمو در مراجع عمران به اشتراک گذاشته میشود، کلیه مراحل برش بستر، تخریب با چکش برقی، تعبیه لوله‌های ونت خروج هوا و تزریق تحت فشار به تصویر کشیده میشود. در آپارات و سایت های مختلفی میتوانید تصویر و فیلم ترمیم بتن کرمو را پیدا کنید.
وظایف و الزامات قانونی مهندس ناظر در مواجهه با بتن کرمو
مهندس ناظر سازه در قبال بروز کرموشدگی در اسکلت ساختمان دارای تکالیف قانونی و نظارتی مشخصی است:
- عدم اجازه کاورکاری غیرمجاز: جلوگیری فوری از هرگونه دستکاری، ماستیک‌کاری و گچ‌کاری روی بخش معیوب تا پیش از بازرسی نهایی.
- بررسی وضعیت آرماتورها: بازرسی چشمی جهت تشخیص کمانش احتمالی، تغییر شکل میلگردها و وضعیت کاور بتنی.
- ثبت جزئیات با نگارش مهندسی: پرهیز از به‌کارگیری عبارات کلی نظیر «بتن خراب است»؛ ناظر موظف است در گزارش نظارتی عباراتی چون: «وجود کرموشدگی عمیق به طول … سانتی‌متر و عمق … سانتی‌متر در وجه غربی ستون محور … در تراز طبقه … با نمایان شدن خاموت‌ها» را به‌همراه تصاویر پیوست در گزارش شهرداری درج نماید.
- الزام مجری به تهیه طرح ترمیم: درخواست تأییدیه روش ترمیم (Method Statement) از مهندس طراح/محاسب سازه برای عیوب عمیق.
- کنترل فرآیند ترمیم و تست التراسونیک: کنترل تراشیدن بتن سست، مرطوب‌سازی بستر، انطباق گواهی فنی مصالح گروت و در صورت نیاز، دستور انجام آزمایش‌های غیرمخرب (نظیر چکش اشمیت یا پالس التراسونیک UPV) جهت سنجش پیوستگی مقطع ترمیم‌شده. در محتوایی جداگانه در مورد چک لیست اجرای سازه بتنی توضیح داده ایم.
جمع‌بندی؛ چکیده اقدامات مهندسی در برابر بتن کرمو
همانطور که خواندید، کرمو شدن بتن (Honeycombing) شاخصی آشکار از افت کیفیت در فرآیندهای بتن‌ریزی، ویبراسیون، آببندی قالب و رعایت تراکم میلگردها است. همه چیز در این اتفاق بد دخیل است. به طور کلی کرموشدگی در اعضای فشاری مانند ستون و دیوارهای برشی به‌علت وابستگی کل سیستم باربر لرزه‌ای به این اعضا، اهمیتی دوچندان دارد و نباید تسلیم راهکارهای آرایشی سریع و پوشاندن با ملات دستی شد.
برنامه ترمیم اصولی تنها از مسیر ریشه‌یابی علت خرابی، برداشت کامل بافت پوک تا مرز بتن سالم، تمیزکاری و اشباع‌سازی بستر و بهره‌گیری از ملات‌های ضد‌انقباض، گروت‌های منبسط‌شونده یا مواد اپوکسی استاندارد عبور می‌کند. اولویت نخست در هر پروژه همواره باید بر ارتقای کنترل کیفی، تدوین طرح اختلاط سازگار و اجرای دقیق متمرکز باشد تا سازه از ریسک پرداخت هزینه‌های سنگین ترمیم و کاهش طول عمر مفید مصون بماند.
