تاسیسات برقی و الکتریکی – از طراحی و اجرا و نظارت تاسیسات برق

تا اسم تاسیسات برق می آید، عموم مردم ذهنشان فقط سمت کلید و پریز و روشنایی و سیم کشی میرود. اما تاسیسات الکتریکی ساختمان بحث خیلی مفصلی دارد  و شامل طراحی، اجرا و نظارت برق ساختمان میشود. یک تکنسین برق باید سر از همه در حوزه برق در بیاورد. از طراحی و اجرا روشنایی گرفته تا “تاسیسات الکتریکی تابلو برق”، سیستم اعلام حریق،  کابل کشی و سیم کشی برای تجهیزات برقی، سیستم دوربین مدار بسته، آیفون، سیستم صوتی و مخابراتی و… میشود. چه شما در حوزه برق تازه کار هستید و چه حرفه ای، ادامه مطلب برای شماست.

مطالبی که قرار است در مورد تاسیسات برق بخوانید:

• اجزای اصلی تأسیسات برق ساختمان
• تجهیزات حفاظتی:
• تابلوهای برق قسمت حیاتی و قلب تاسیسات برق:
• تجهیزات خروجی و مصرف‌کننده در تاسیسات برقی:
• تفاوت تاسیسات برق صنعتی و تاسیسات برق خانگی
• یادگیری عمیق تاسیسات برقی ساختمان
• مراحلی که برای شروع یادگیری طراحی تاسیسات برقی، لازم است انجام دهید
• تسلط بر مفاهیم پایه تاسیسات برقی
• کار با نرم‌افزارهای طراحی تاسیسات برقی
• نکات اجرایی تاسیسات برقی ساختمان

اجزای اصلی تأسیسات برق ساختمان

اجزای اصلی تأسیسات برق یک ساختمان مجموعه‌ای از تجهیزات و سیستم‌ها هستند که برای تأمین، توزیع و مصرف ایمن و کارآمد انرژی الکتریکی در آن ساختمان به کار می‌روند. این اجزا، برق را از نقطه ورود به ساختمان تا پریزها و وسایل مصرفی منتقل می‌کنند. اجزای اصلی تأسیسات برق یک ساختمان:

ورودی برق و کنتور بخش ورودی تاسیسات برق:

نقطه‌ای که برق از شبکه توزیع خارجی وارد ساختمان می‌شود. کنتور برق میزان مصرف را اندازه‌گیری می‌کند و کلید اصلی قطع جریان امکان قطع کامل برق ساختمان را فراهم می‌سازد.  قسمت ورودی برق، همانطور که از اسمش مشخص است، نقطه دریافت برق از شرکت توزیع است. می‌تواند به صورت سرویس هوایی (Overhead Service) باشد که کابل‌ها از تیر برق به ساختمان کشیده می‌شوند، یا سرویس زیرزمینی (Underground Service) که کابل‌ها از زیر زمین وارد ساختمان می‌شوند. کابل هایی که استفاده میشود، از جنس مس یا الومینیوم است.

بخش دیگری در طراحی و اجرای تاسیسات برق در قسمت ورودی برق داریم که اسمش کنتور است. تمامی ساختمان ها، واحد ها، هر محلی که دارای برق است، یک کنتور دارد. کنتور برق، دستگاهی است که میزان مصرف انرژی الکتریکی ساختمان را به واحد کیلووات ساعت (kWh) اندازه‌گیری می‌کند.

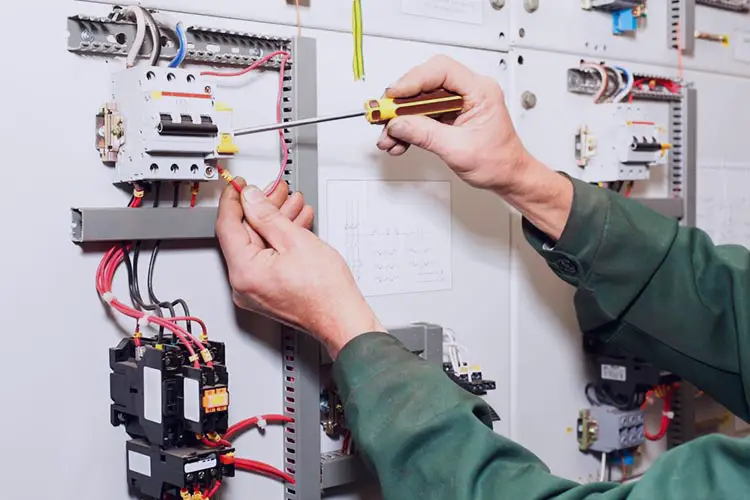

تابلوهای برق قسمت حیاتی و قلب تاسیسات برق:

تابلو برق در تاسیسات برق، شامل تابلو اصلی (که برق ورودی را به مدارهای فرعی تقسیم می‌کند و دارای کلیدهای مینیاتوری/فیوزها برای محافظت است) و تابلوهای فرعی برای توزیع برق در بخش‌های مختلف ساختمان است. اگر به قسمت ورودی یا پارکینگ و بخش موتورخانه برج ها و ساختمان ها توجه کنید، این تابلو در نقطه ورودی اصلی برق به ساختمان قرار گرفته و برق را از کنتور یا ترانسفورماتور اصلی دریافت می‌کند. وظیفه آن توزیع جریان اصلی برق به تابلوهای فرعی، تابلوهای مشاعات و در برخی موارد به واحدهای بزرگتر است. در پستی دیگر مفصل در مورد تابلو برق توضیح داده ایم.

سیم‌کشی و کابل‌کشی شریان های تاسیسات برق:

سیم کشی و کابل کشی مانند رگ های بدن ما است که خون به قلب و دیگر اجزا میرساند. این بخش در تاسیسات برقی شامل سیم‌ها و کابل‌ها با اندازه‌ها و انواع مختلف که جریان برق را در سراسر ساختمان منتقل می‌کنند. این سیم‌ها معمولاً در داخل لوله یا داکت برای حفاظت قرار می‌گیرند.

تجهیزات حفاظتی:

همانطور که از اسمش مشخص است، تجهیزات حفاظتی برق به مجموعه‌ای از وسایل و سیستم‌ها گفته می‌شود که وظیفه اصلی آن‌ها حفاظت از جان افراد، تجهیزات الکتریکی و سیم‌کشی در برابر خطرات ناشی از جریان برق است. این جریان برق میتواند اتصال کوتاه، اضافه‌بار، نشت جریان (برق‌گرفتگی)، نوسانات ولتاژ و صاعقه باشد. این تجهیزات با تشخیص خطا و قطع سریع جریان برق، از بروز حوادث جدی و خسارات مالی جلوگیری می‌کنند. مانند:

1. سرج ارستر (Surge Arrester / SPD – Surge Protection Device) برای حفاظت تجهیزات الکتریکی در برابر نوسانات ولتاژ لحظه‌ای و صاعقه.
2. مانند کلیدهای مینیاتوری (مدارشکن) و فیوزها برای جلوگیری از آسیب ناشی از اضافه‌بار و اتصال کوتاه. فیوزها در طراحی و اجرای تاسیسات برق بسیار مهم هستند.
3. رله حرارتی (Thermal Overload Relay / Bimetal) برای حفاظت موتورهای الکتریکی در برابر اضافه‌بار.
4. محافظ جان (RCD) برای جلوگیری از برق‌گرفتگی،
5. سیستم ارتینگ (زمین کردن) برای ایمنی در برابر جریان‌های نشتی نیز از اجزای حیاتی هستند.

این تجهیزات باید با دقت و بر اساس استانداردها (مانند مبحث ۱۳ مقررات ملی ساختمان) انتخاب و نصب شوند تا ایمنی کامل سیستم برق ساختمان را تضمین کنند.

تجهیزات خروجی و مصرف‌کننده در تاسیسات برقی:

شامل پریزها برای اتصال وسایل برقی،  انواع کلیدهای روشنایی و چراغ و لامپ ها، همچنین، سیم‌کشی و تغذیه برقی برای تأسیسات مکانیکی (مانند سیستم‌های گرمایش، سرمایش و تهویه مطبوع) و دیگر لوازم برقی ثابت نیز جزئی از این مجموعه هستند.

۱. پریزها (Outlets / Receptacles):

همانطور که میدانید، پریزها نقاطی هستند که لوازم الکتریکی قابل حمل (مانند یخچال، تلویزیون، شارژر موبایل، جاروبرقی و…) به شبکه برق متصل می‌شوند. مهندسین برق میدانند که این پریزها انواع مختلفی هم دارند و در زمان طراحی و اجرای تاسیسات برق باید نوع پریز را مشخص کنند.

پریزهای تک‌فاز:  در طراحی تاسیسات برقی منازل و دفاتر، از پریزهای تک فاز با ولتاژ ۲۲۰-۲۴۰ ولت در ایران  استفاده میشود.

پریزهای سه‌فاز: برای اتصال دستگاه‌های پرقدرت‌تر مانند برخی کولرهای گازی بزرگ، موتورهای صنعتی کوچک یا تجهیزات آشپزخانه‌های صنعتی استفاده می‌شوند باید از پریزهای سه فاز در طراحی و اجرای تاسیسات برق استفاده شود.

پریزهای ارت‌دار (Grounded Outlets): دارای سه سوراخ هستند؛ دو سوراخ برای فاز و نول و یک سوراخ یا پین برای اتصال سیم ارت (زمین) و ایمنی بیشتر در برابر برق‌گرفتگی.

پریزهای محافظ جان دار (GFCI/RCD Outlets): یک تکنسین تاسیسات برق باید بداند که در مکان‌های مرطوب مانند حمام، آشپزخانه یا فضاهای بیرونی باید از پریزهای محافظ جان استفاده شود.

پریزهای مخصوص (Dedicated Outlets): یک سری پریزها هم وجود دارد که ویژه برای برخی وسایل پرمصرف مانند ماشین لباسشویی، ظرفشویی، اجاق برقی و پکیج، مدارهای اختصاصی با پریزهای مجزا در نظر گرفته می‌شود تا از اضافه‌بار جلوگیری شود.

خرید کتاب هایی ویژه مهندسین کاربلد برق

برای تهیه کتاب های درجه یک در حوزه برق سری به کتابفروشی ازبیلت بوک بزنید. تمامی کتاب های برق را میتوانید با قیمت عالی بخرید. برای تبدیل شدن به یک مهندس برق کاربلد باید  کتاب مبحث 13، کتاب مبحث 15، کتاب مبحث سوم، مبحث 19، کتاب اطلاعات عمومی برق،  کتاب آئین‌ نامه تکمیلی تعرفه برق و ضوابط واگذاری انشعاب برق ،  نشریه شماره ۳۹۳ ، نشریه 110 و کتاب آیین‌ نامه حفاظتی تاسیسات الکتریکی در کارگاه‌ها را قورت بدهید.

۲. کلیدهای روشنایی (Light Switches)

کلیدهای روشنایی برای کنترل دستی روشن و خاموش کردن چراغ‌ها و سایر وسایل روشنایی به کار می‌روند:

• کلید یک پل: برای کنترل یک چراغ یا گروهی از چراغ‌ها از یک نقطه کاربرد دارد.
• کلید دو پل: برای کنترل دو چراغ یا دو گروه مستقل از چراغ‌ها از یک نقطه استفاده میشود.
• کلید سه‌راه (Three-way Switch): امکان کنترل یک چراغ را از دو نقطه مختلف (مثلاً ابتدا و انتهای راهرو یا پله) فراهم می‌کند.
• کلید چهارراه (Four-way Switch): همانطور که از اسمش مشخص است کنترل یک چراغ را از سه نقطه یا بیشتر فراهم می‌کند و همیشه بین دو کلید سه‌راه قرار می‌گیرد .
• کلید دیمر (Dimmer Switch):  این کلید در تاسیسات برق، برای تنظیم شدت نور چراغ‌ها به منظور ایجاد فضایی متفاوت یا صرفه‌جویی در مصرف انرژی .
• کلید تایمردار/سنسوردار: برای روشن و خاموش کردن خودکار روشنایی بر اساس زمان یا حضور افراد (مانند سنسور حرکت در راه‌پله‌ها یا پارکینگ‌ها).

۳.  چراغ و روشنایی‌ها (Lighting Fixtures)

روشنایی‌ها (لامپ/چراغ‌ها/لوسترها) در تاسیسات برقی ساختمان دستگاه‌هایی هستند که انرژی الکتریکی را به نور تبدیل می‌کنند و شامل انواع مختلفی با کاربردهای متفاوت می‌شوند:

چراغ‌های سقفی (Ceiling Lights): شامل لوسترها، چراغ‌های پنلی (توکار یا روکار)، چراغ‌های خطی و… که همگی در خانه دیده ایم.

چراغ‌های دیواری (Wall Sconces): برای نورپردازی دکوراتیو یا تأمین نور مکمل. که بیشتر برای دکور محیط های لوکس و ویژه استفاده میشود.

چراغ‌های توکار (Recessed Lights / Downlights): برای نورپردازی یکنواخت و مینیمال  کاربرد دارد.

نورپردازی مخفی (Cove Lighting/Strip Lighting): برای ایجاد جلوه‌های نوری غیرمستقیم و ملایم. که بیشتر در سینما، گالری و… کاربرد دارد.

چراغ‌های فضای باز (Outdoor Lighting): برای نورپردازی نما، محوطه، مسیرها و امنیت.

نورهای اضطراری (Emergency Lights): در زمان قطع برق اصلی به صورت خودکار روشن می‌شوند.

انواع لامپ: لامپ‌های رشته‌ای، فلورسنت، کم‌مصرف (CFL) و LED که هر کدام ویژگی‌های خاص خود را از نظر مصرف انرژی، طول عمر و رنگ نور دارند.



۴. تجهیزات الکتریکی ثابت و لوازم برقی پرمصرف ⚡

این دسته در تاسیسات برقی شامل دستگاه‌هایی می‌شود که به طور دائم به سیم‌کشی ساختمان متصل هستند یا نیاز به مدارها و پریزهای اختصاصی دارند:

تأسیسات مکانیکی: یک تکسین برق باید طراحی و نقشه تاسیسات مکانیکی را مشاهده کند و نسبت به آن سیم کشی کرده و کلید و پریز تعبیه نماید. موتورهای پمپ آب، فن‌های تهویه، چیلرها، هواسازها، بویلرها و پکیج‌های گرمایشی که همگی برای کارکرد به تغذیه الکتریکی نیاز دارند که به برق شهری نیاز دارند یعنی جزئی از تاسیسات برق ساختمان هستند.

اجاق‌های برقی و فر توکار، سیستم‌های گرمایش از کف برقی، آسانسورها،  سیستم‌های هوشمند ساختمان (BMS) و… همگی جزو تاسیسات مکانیکی و برقی ساختمان است. طراحی و نصب صحیح این تجهیزات، نه تنها عملکرد صحیح سیستم برق را تضمین می‌کند، بلکه نقش حیاتی در ایمنی کاربران و بهره‌وری انرژی ساختمان دارد. البته در برخی ساختمان‌ها، سیستم‌های پشتیبان مانند ژنراتورها و UPS برای تأمین برق اضطراری، یا سیستم‌های روشنایی اضطراری نیز نصب می‌شوند.

تفاوت تاسیسات برق صنعتی و تاسیسات برق خانگی

تاسیسات برق صنعتی و خانگی در چندین جنبه کلیدی از جمله ولتاژ، فاز، ظرفیت جریان، نوع تجهیزات و پیچیدگی سیستم‌های کنترل تفاوت‌های زیادی دارند. یک تکنسین برق صنعتی با تجهیزات بزرگتری  مانند اشین‌آلات سنگین برقی، دستگاه های برقی، موتورهای پرقدرت و خطوط تولید پیچیده  نسب به تکنسین برق عادی در ارتباط است.

برق خانگی معمولاً تک‌فاز و با ولتاژ پایین (مانند ۲۲۰ ولت در ایران) کار می‌کند و برای تأمین نیازهای روشنایی، پریزها و لوازم خانگی با مصرف متوسط طراحی شده است، در حالی که برق صنعتی غالباً سه‌فاز و با ولتاژهای بالاتر (مانند ۳۸۰ یا ۴۰۰ ولت در ایران) و جریان‌های بسیار بیشتر سروکار دارد  به همین دلیل از این رو، تجهیزات حفاظتی، تابلوهای برق، سیم‌کشی و سیستم‌های کنترلی (مانند PLCها) در محیط صنعتی بسیار قوی‌تر، مقاوم‌تر و پیچیده‌تر هستند و الزامات ایمنی سخت‌گیرانه‌تری دارند.

آموزش تاسیسات برقی ساختمان pdf ش و همچنین دوره طراحی تاسیسات برقی به طور ویژه در سایت ازبیلت مشاهده میکنید. اگر قصد دارید به عنوان تکنسین حرفه ای در حوزه برق فعالیت کنید و ضعف هایی در خورد میبینید، ازبیلت میتواند به شما در این مسیر کمک کند.

یادگیری عمیق تاسیسات برقی ساختمان

برای تحقیق در مورد تاسیسات الکتریکی و برقی سراغ مباحث مقررات بروید. همچنین نشریه 110 هم به شما کمک زیادی میکند. در ازبیلت بوک کتاب های متعددی در حوزه برق موجود است. شما میتوانید درس تاسیسات الکتریکی رشته برق را با کمک همین کتاب ها به خوبی فرا بگیرید. طراحی، اجرا و نظارت برق امور تخصصی هستند که باید روی مباحث مقررات، کتاب های تاسیسات برق، نرم افزارهای طراحی، نشریه های برقی، متدها و تجهیزات برقی به روز تسلط داشته باشید.

 برای یادگیری طراحی تاسیسات برقی از کجا شروع کنیم؟

پیش از آنکه، مراحل یادگیری طراحی تاسیسات الکتریکی را شرح دهیم، شما را با این تاسیسات آشنا می‌کنیم.  همانطور که در ابتدای مقاله گفته شد، تأسیسات برقی ساختمان شامل مجموعه‌ای از تجهیزات الکتریکی است که برای تأمین برق در یک ساختمان طراحی و اجرا می‌شود. راه‌اندازی این تأسیسات نیازمند طراحی دقیق و اجرای مناسب آن‌هاست؛ در غیر این صورت، بهره‌برداری از ساختمان ممکن نخواهد بود. رعایت اصول اجرایی و نکات فنی در زمان پیاده‌سازی، به صرفه‌جویی در مصرف انرژی کمک می‌کند.

نوع سیم‌کشی باید بر اساس میزان مصرف انرژی هر سازه تعیین شود. به عبارت دیگر، بار الکتریکی محاسبه‌شده برای یک سازه صنعتی با آنچه برای یک ساختمان مسکونی در نظر گرفته می‌شود، تفاوت دارد. این نکته باید پیش از آغاز کار، در مراحل طراحی معماری و همچنین طراحی تأسیسات مکانیکی و برقی مد نظر قرار گیرد.

بنابراین، در اجرای تأسیسات برقی دو جنبه مهم وجود دارد. جنبه اول به زیرساخت‌های لازم برای تأمین انرژی الکتریکی و پیشبرد مراحل ساخت مربوط می‌شود. جنبه دوم شامل لوله‌کشی، سیم‌کشی، روشنایی و خروجی‌هاست که پس از پایان ساخت و ساز در دسترس قرار خواهند گرفت. برای یادگیری عمیق این حوزه در دوره های برق شرکت کنید. شرکت در دوره های آموزشی و دریافت مدرک فنی حرفه ای برق، به شما کمک زیادی میکند تا سریعتر به درآمد بیشتر برسید و حرفه ای تر بشید.

مراحلی که برای شروع یادگیری طراحی تاسیسات برقی، لازم است انجام دهید

یادگیری طراحی تاسیسات برقی یک فرایند تخصصی است که نیازمند درک عمیق از اصول الکتریکی و مهندسی است. در زیر، مراحل کلیدی برای شروع این مسیر آموزشی آورده شده است:

تسلط بر مفاهیم پایه تاسیسات برقی

یادگیری طراحی تاسیسات برقی شامل درک چندین مفهوم کلیدی است که به مهندسان کمک می‌کند تا سیستم‌های الکتریکی را به‌طور مؤثر طراحی و پیاده‌سازی کنند. در ادامه به برخی از این مفاهیم پایه اشاره می‌شود:

• 1. الکتریسیته و اصول آن
  • مفاهیم پایه الکتریسیته: شامل ولتاژ، جریان، مقاومت و توان. درک این مفاهیم برای طراحی سیستم‌های الکتریکی ضروری است.
• 2. مدارهای الکتریکی
  • تحلیل مدار: یادگیری نحوه تحلیل مدارهای سری و موازی، شامل قوانین کیرشهف (Kirchhoff’s Laws) و روش‌های محاسباتی مختلف.
  • مدارهای AC و DC: تفاوت‌ها و کاربردهای مدارهای متناوب (AC) و مستقیم (DC).
• 3. سیستم‌های توزیع نیروی الکتریکی
  • طراحی سیستم‌های توزیع: آشنایی با نحوه توزیع برق از منابع تولید به مصرف‌کننده‌ها، شامل ترانسفورماتورها و خطوط انتقال.
  • مدل‌سازی سیستم‌های توزیع: استفاده از نرم‌افزارهای طراحی برای شبیه‌سازی و مدل‌سازی سیستم‌های توزیع.

• 4. استانداردها و کدها
  • آشنایی با کدهای الکتریکی: مطالعه و رعایت کدهای ملی و بین‌المللی مانند NEC (National Electrical Code) و IEC (International Electrotechnical Commission) برای اطمینان از ایمنی و کارایی.

• 5. محاسبات بار
  • محاسبه بارهای الکتریکی: تعیین بارهای مورد نیاز برای سیستم‌ها و تجهیزات بر اساس نیازهای مصرف‌کننده و الزامات طراحی.

• 6. تجهیزات الکتریکی
  • شناسایی و انتخاب تجهیزات: آشنایی با تجهیزات مختلف مانند کلیدها، قطع‌کننده‌ها، ترانسفورماتورها و موتورها و نحوه انتخاب آن‌ها بر اساس نیازهای پروژه.

• 7. سیستم‌های روشنایی
  • طراحی سیستم‌های روشنایی: اصول طراحی روشنایی شامل بررسی نیازهای روشنایی، انتخاب لامپ‌ها و محاسبات مربوط به روشنایی.

• 8. سیستم‌های حفاظتی
  • ایمنی و حفاظت: طراحی سیستم‌های حفاظتی برای جلوگیری از آسیب به تجهیزات و اطمینان از ایمنی کاربران، شامل فیوزها و قطع‌کننده‌های مدار.
• 9. سیستم‌های کنترل
  • طراحی سیستم‌های کنترل: آشنایی با اصول کنترل اتوماتیک و طراحی سیستم‌های کنترل برای بهینه‌سازی عملکرد تاسیسات برقی.

تهیه پکیج آموزشی یا شرکت در کلاس از بهترین روش‌های شروع یادگیری طراحی تاسیسات برقی

با توجه به تخصصی و دشوار بودن طراحی تاسیسات الکتریکی ساختمان، یکی از بهترین روش‌های برای شروع یادگیری آن برای افراد مبتدی، شرکت در کلاس‌های حضوری و یا تهیه پکیج‌های آموزشی است. باعث افتخار ما است که در آموزشگاه ازبیلت، دوره‌های طراحی تاسیسات برقی زیادی تهیه کردیم که باعث شده مهندسان بسیاری وارد بازار کار شوند.

دوره‌های ما شامل طراحی تابلو برق، بانک خازنی و… به صورت مقدماتی تا پیشرفته است. لازم است ذکر است که در صورت عدم رضایت شما از کیفیت آموزش، تمام هزینه شما را بدون کسر کمترین درصدی، عودت خواهیم زد.

اگر به مشاوره نیاز دارید، می‌توانید با شماره 88831021-021 تماس بگیرید تا کاملا رایگان شما را راهنمایی کنیم. همچنین می‌توانید در تلگرام و ایتا، با ما در ارتباط باشید تا به سوالاتتان پاسخ دهیم.

کار با نرم‌افزارهای طراحی تاسیسات برقی

یادگیری نرم‌افزارهایی مانند AutoCAD Electrical (اتوکد) و Revit MEP (رویت مپ) و Dialux (دیالوکس) و برای طراحی و مدل‌سازی تاسیسات برقی ضروری است. برای اینکه با این نرم‌افزارها مسلط شوید، لازم است به مشاهده فیلم‌های آموزشی آن بپردازید تا با محیط برنامه، کاربرد آن و… آشنا شوید.

آموزشگاه ازبیلت نیز، دوره آموزش نرم‌افزار اتوکد را تهیه کرده و به شما تضمین می‌دهیم که با تهیه آن، با 0 تا 100 این نرم‌افزار آشنا خواهید شد. لازم به ذکر است که با تسلط بر این برنامه‌های طراحی تاسیسات برقی، می‌توانید وارد بازار کار شده و درآمد خوبی کسب کنید. در صورتی که علاقه‌مندید اطلاعات بیشتری از این دوره کسب کنید، از شما دعوت می‌کنیم به صفحه آن، مراجعه نمایید.

AutoCAD Electrical (اتوکد الکتریکال)

AutoCAD Electrical یک نرم‌افزار تخصصی طراحی الکتریکی است که به مهندسان و طراحان این امکان را می‌دهد تا مدارهای الکتریکی را به‌طور دقیق و سریع طراحی کنند. این نرم‌افزار امکانات ویژه‌ای برای ایجاد نقشه‌های مدار، مدیریت پروژه و تولید مستندات فنی فراهم می‌کند. با استفاده از AutoCAD Electrical، کاربران می‌توانند از کتابخانه‌ای گسترده از نمادهای الکتریکی بهره‌برداری کنند و با ابزارهای هوشمند، طراحی‌های خود را به‌سرعت انجام دهند.

Revit MEP (رویت مپ)

Revit MEP یک نرم‌افزار مدل‌سازی اطلاعات ساختمان (BIM) است که به‌طور خاص برای طراحی سیستم‌های مکانیکی، الکتریکی و لوله‌کشی (MEP) توسعه یافته است. این نرم‌افزار به مهندسان اجازه می‌دهد تا مدل‌های سه‌بعدی دقیق از تاسیسات برقی و مکانیکی ایجاد کنند. با استفاده از Revit MEP، کاربران می‌توانند به‌راحتی تغییرات را در مدل‌ها اعمال کنند و تأثیر آن‌ها را بر روی طراحی کلی ساختمان مشاهده کنند. این نرم‌افزار همچنین به بهبود همکاری بین تیم‌های مختلف پروژه کمک می‌کند.

Dialux (دیالوکس)

Dialux یک نرم‌افزار تخصصی برای طراحی و تجزیه و تحلیل سیستم‌های روشنایی است. این ابزار به طراحان و مهندسان این امکان را می‌دهد تا طرح‌های روشنایی داخلی و خارجی را شبیه‌سازی کنند و میزان روشنایی را در فضاهای مختلف ارزیابی نمایند. Dialux شامل کتابخانه‌ای از لامپ‌ها و تجهیزات روشنایی است و می‌تواند نتایج شبیه‌سازی را به‌صورت گرافیکی و عددی ارائه دهد. با استفاده از این نرم‌افزار، طراحان می‌توانند به‌طور مؤثر و دقیق به نیازهای روشنایی پروژه‌ها پاسخ دهند.

یادگیری استانداردها طراحی تاسیسات برق ساختمان

مطالعه کدهای الکتریکی مانند NEC (National Electrical Code) به شما کمک می‌کند تا با الزامات قانونی و استانداردهای ایمنی تاسیسات برقی آشنا شوید. این کد، یک مجموعه از استانداردها و مقررات ایمنی در زمینه طراحی، نصب و نگهداری تاسیسات الکتریکی در ایالات متحده است که توسط NFPA، تدوین شده، هدف اصلی‌اش افزایش ایمنی برق و کاهش خطرات ناشی از آتش‌سوزی و آسیب‌های الکتریکی است. در آخر، با پشتکار و تمرین کافی، می‌توانید به مهارت‌های لازم دست یابید و به عنوان یک مهندس تاسیسات برقی موفق وارد بازار کار شوید.



نکات اجرایی تاسیسات برقی ساختمان

الزامات اجرای تاسیسات الکتریکی:
اتصال پیوسته لوله‌کشی: تمامی لوله‌کشی‌های برق باید از تابلوی برق مربوطه شروع شده و به جعبه تقسیم یا جعبه کلید و پریز ختم شوند؛ رها کردن سر لوله به صورت آزاد یا استفاده از سرچیقی مجاز نیست.

هماهنگی متریال: در صورت استفاده از لوله‌های غیرفلزی، کلیه لوازم اتصال نیز باید از همان جنس انتخاب شوند.

نظم و تراز بودن نصب: تمامی لوله‌های روکار یا توکار باید موازی یا عمود بر خط الراس دیوارها و سقف و به صورت منظم نصب گردند. همچنین، فواصل لوله‌ها از یکدیگر و شعاع خمش آن‌ها باید یکسان باشد.

روش صحیح خم کردن لوله: خم کردن لوله‌ها باید به گونه‌ای انجام شود که زخمی نشده و قطر داخلی آن‌ها کاهش نیابد. برای لوله‌های تا قطر ۲۵ میلیمتر می‌توان از لوله خم‌کن دستی استفاده کرد، اما برای قطرهای بیشتر از ۲۵ میلیمتر، استفاده از ماشین خم‌کن الزامی است.

عدم استفاده از لوله‌های معیوب: لوله‌های له شده یا زده‌دار نباید در لوله‌کشی استفاده شوند؛ همچنین در زمان نصب باید دقت شود که لوله‌ها آسیب نبینند.

پیوستگی مجاری: تمامی مجاری و لوله‌ها باید از یک نقطه اتصال تا نقطه دیگر (مانند جعبه تقسیم به جعبه تقسیم یا پریز به پریز) به صورت پیوسته و بدون قطع شدن امتداد یابند.

لوله‌کشی قبل از سیم‌کشی: لوله‌ها باید در هنگام نصب خالی باشند و سیم‌ها یا کابل‌ها پس از اتمام کامل لوله‌کشی به داخل آن‌ها هدایت شوند.

رعایت فاصله با سایر تاسیسات: حداقل فاصله بین لوله‌های برق و سایر لوله‌های تاسیساتی (مانلاً آب، گاز و غیره) باید ۱۵ سانتیمتر باشد.

نصب جعبه‌های اتصال: در مسیر لوله‌کشی توکار، در هر نقطه اتصال چراغ، کلید، پریز و نظایر آن باید یک جعبه متناسب با کاربرد نصب گردد.

اتصال به سیستم زمین (ارت): کلیه مجاری فلزی، جعبه‌های تقسیم و کشش، تابلوها، کابل‌های زره‌دار و لوازم لوله‌کشی مربوط باید به سیستم زمین متصل شوند.

علامت‌گذاری مجاری: تمامی مجاری و لوله‌هایی که به جعبه‌های تقسیم، کشش، تابلوها، کابینت‌ها و نظایر آن ختم می‌شوند، باید به طور مناسب علامت‌گذاری و مشخص شوند.



مطلب مرتبط: اصطلاحات مهندسی برق را یاد بگیرید

تأسیسات برق ساختمان به طور خلاصه

تأسیسات برق ساختمان شامل تمامی سیستم‌ها و تجهیزاتی است که برای تولید، انتقال، توزیع و مصرف ایمن انرژی الکتریکی در یک بنا به کار می‌روند. این مجموعه از کنتور و تابلوهای برق آغاز شده، از طریق سیم‌کشی به پریزها و روشنایی‌ها می‌رسد و با تجهیزات حفاظتی، ایمنی ساکنین و لوازم برقی را تأمین می‌کند. هدف آن فراهم آوردن برق مورد نیاز برای آسایش، عملکرد و ایمنی ساختمان است.
