همانطور که میدانید امروزه نرم افزارهای مهندسی برق زیادی تولید شده که برای جهت طراحی، شبیه سازی و محاسبات دستِ راست مهندسین برق شده اند. در این دهه ای که به سر میبریم، اگر مهندسی برق اطلاعی از نرم افزارهای پرکاربرد تاسیسات الکتریکی و برقی نداشته باشد واقعا در همه چیز بازنده است. اگر شما تازه کار هستید ادامه مطلب را بخوانید. در این مطلب قصد داریم پرکاربردترین نرم افزارهای برق را به شما معرفی کنیم.
نرم افزار های مهندسی برق عصای دست برقی ها
انتخاب بهترین نرم افزار طراحی برق ساختمان بسیار دشوار است زیرا هر کدام از نرم افزارهای با توجه عملکردی که دارند بسیار مناسب و کاربردی هستند، اگر مهندسین برق به خوبی این نرم افزارها را بشناسند و آنها را به درستی به کار گیرند، میتوانند حضوری موفق در بازار کار داشته باشند و واقعا روی درآمدش تاثیر مثبت و چشمگیری میگذارد. اگر سری به پست “درآمد مهندس برق” بزنید، متوجه میشوید که چقدر مهارت کار با نرم افزار روی درآمد تاثیر دارد.
نرم افزارهای برقی برای مشاغل مختلف مانند سیم کشی ساختمان، نصب و تعمیر دزد گیر، سیم کشی مراکز دولتی، عیب یابی و تعمیر سیم کشی ساختمانها، نصب و تعمیر دوربینهای مدار بسته و موارد بسیاری دیگر مناسب میباشند و مهندسان رشته های مختلف برق با آموزش و به کار گیری این نرم افزارها در بازار کار عملکردی بسیار موفق خواهند داشت. در واقع امروزه نرم افزارهای مهندسی برق و تاسیسات الکتریکی عصای دست مهندسین برق شده اند و عملا بدون استفاده از آنها، ممکن است پروژه با خطای انسانی فاحشی روبه رو شود.
لیست پرکاربردترین نرم افزارهای مهندسی برق
به عنوان یک مهندس برق، شما باید با نرم افزارهای مختلفی آشنا باشید. در زیر لیستی از نرم افزارهایی که برای مهندسان برق مفید هستند را آورده ام:

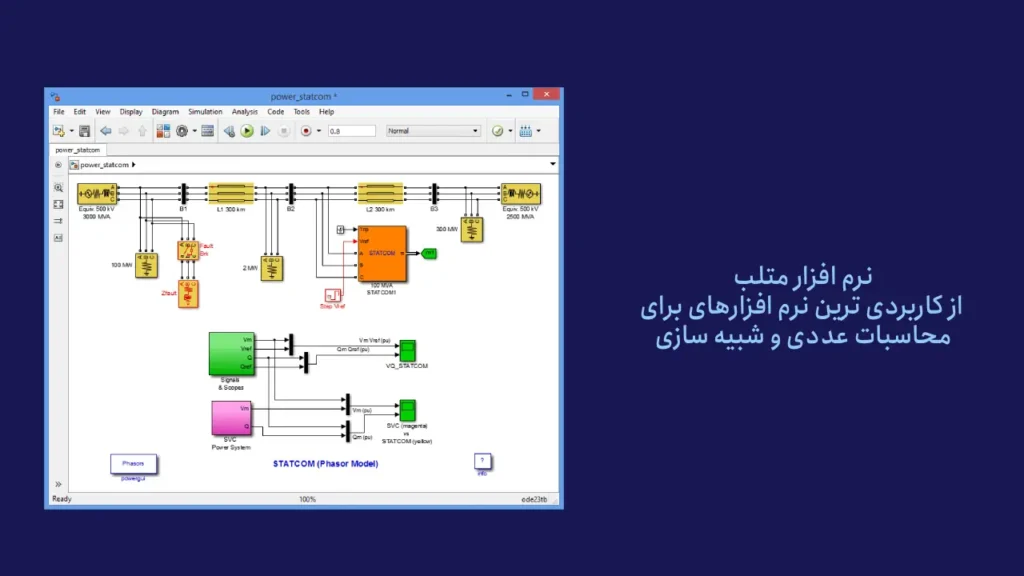

1. MATLAB: یک نرم افزار قدرتمند برای محاسبات عددی، تحلیل سیستم ها، طراحی الگوریتم ها و شبیه سازی سیستم های الکتریکی و الکترونیکی. این نرمافزار در واقع زبان مشترک تمام گرایشهای برق برای تحلیل، شبیهسازی و پیادهسازی الگوریتمهای پیچیده است. متلب بهشت مهندسان کنترل است. طراحی کنترلکنندههای کلاسیک مثل PID یا روشهای مدرن مثل مبتنی بر حالت (State-Space) و کنترل فازی با ابزار Control System Toolbox انجام میشود. طراحی و تحلیل مبدلهای DC-DC، اینورترها و بررسی هارمونیکهای ناشی از کلیدزنی قطعات نیمههادی (مثل IGBT و MOSFET) از کاربردهای مهم متلب است.
2. PSpice: یک نرم افزار شبیه سازی مدارهای الکتریکی و الکترونیکی است که برای طراحی و تحلیل مدارهای قدرت، آنالوگ و دیجیتال استفاده می شود.
3. AutoCAD Electrical: یک نرم افزار طراحی و تحلیل مدارهای الکتریکی است که برای طراحی نقشه های برقی، ترسیم مدارهای قدرت و تحلیل مدارهای الکتریکی استفاده می شود. مطلب مرتبط را بخوانید: بهترین نرم افزار نقشه کشی برق
4. ETAP: یک نرم افزار قدرتمند برای تحلیل و طراحی سیستم های قدرت است که شامل تحلیل ترکیبی، تحلیل کوتاه مدت، تحلیل پایداری و تحلیل هارمونیک است.
5. LabVIEW: یک نرم افزار برنامه نویسی گرافیکی است که برای کنترل و اتوماسیون سیستم های الکتریکی و الکترونیکی استفاده می شود.
6. Simulink: یک نرم افزار شبیه سازی سیستم های دینامیکی است که برای طراحی و شبیه سازی سیستم های کنترلی و سیستم های الکتریکی استفاده می شود.
7. HOMER: یک نرم افزار برای تحلیل و طراحی سیستم های تولید برق توزیع شده (DG) و سیستم های تولید برق تجدیدپذیر است.
8. Proteus: یک نرم افزار شبیه سازی مدارهای الکتریکی و الکترونیکی است که برای طراحی و تحلیل مدارهای آنالوگ و دیجیتال استفاده می شود.
9. PowerWorld Simulator: یک نرم افزار قدرتمند برای تحلیل و شبیه سازی سیستم های قدرت است که شامل تحلیل ترکیبی، تحلیل پایداری و تحلیل دینامیکی است.
10. Multisim: یک نرم افزار شبیه سازی مدارهای الکتریکی و الکترونیکی است که برای طراحی و تحلیل مدارهای آنالوگ و دیجیتال استفاده می شود.
11. نرم افزار رویت مپ از مهم ترین نرم افزارهای برق: نرم افزار رویت مپ از دهان برقی ها نمی اتد. این برنامه، از بهترین انواع نرم افزار جهت طراحی ساختمانها میباشد، با کاربرد این نرم افزار میتوان طراحی و مدلسازی تجهیزات الکتریکی و سیم کشی را در پروژههای ساختمانی با کیفیت مطلوب انجام داد، در واقع با استفاده از این نرم افزار طراحی و مدلسازی پروژههای مختلف در مدت زمان کوتاه و با کیفیت عالی انجام میگیرد.
12- نرم افزار اتوکد از مهم ترین نرم افزارهای مهندسی برق: عصای دست مهندسین، برنامه اتوکد است. از نرم افزارهای بسیار عالی جهت نق شه سیم کشی صنعتی و ساختمانی میباشد، این نرم افزار در حقیقت از بهترین نرم افزارها برای مهندسین برق میباشد، همچنین پروتئوس یک نرم افزار کم حجم و قدرتمند است که جهت شبیه سازی سه بعدی و تحلیلهای مداری به کار گرفته میشود. یکی از اصلیترین کاربردهای اتوکد، چیدمان قطعات داخل تابلو برق (Layout) است.
13-نرم افزار ای پل: ای پلن یک نرم افزار قوی جهت طراحی تابلو برق میباشد، کدویژن، آلتیوم نیز از نرم افزارهای مهم و کاربردی مهندسی برق هستند.
14-نرم افزار digsilent : یکی دیگر از نرم افزار های مهندسی برق، نرم افزار digsilent یا (DigSilent PowerFactory) که یک نرم افزار تخصصی در حوزه مهندسی برق و انرژی است، میباشد که برای تحلیل و شبیهسازی سیستمهای قدرت و توسعه شبکههای برق استفاده میشود.

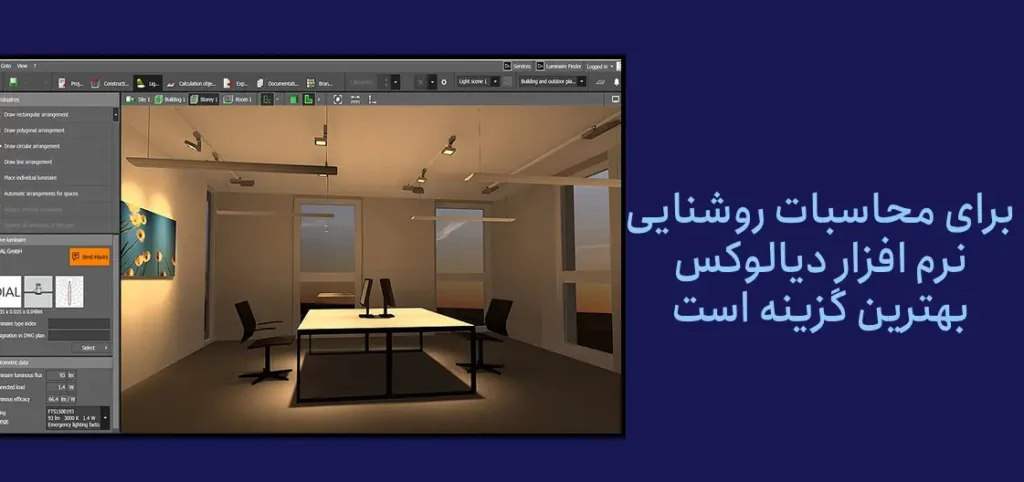

15- نرمافزار دیالوکس (DIALux): نرمافزار دیالوکس (DIALux)، قدرتمندترین و محبوبترین برنامه دنیا برای طراحی، محاسبات و شبیهسازی روشنایی (نورپردازی) است. این نرمافزار آلمانی، استاندارد طلایی مهندسان برق و طراحان معماری برای پروژههای روشنایی داخلی و خارجی محسوب میشود.
مطلب مرتبط: تفاوت مهندسی برق با الکترونیک
جدول جامع نرمافزارهای مهندسی برق
| نام نرمافزار | گرایش تخصصی | کاربرد اصلی | سطح کاربری | منبع دانلود معتبر |
| MATLAB | تمام گرایشها | محاسبات عددی، شبیهسازی سیستم و کدنویسی | حرفهای | / Soft98 |
| DIgSILENT | قدرت | تحلیل شبکه، پخش بار و پایداری سیستم | تخصصی | |
| Altium Designer | الکترونیک | طراحی پیشرفته PCB و بردهای چندلایه | صنعتی | |
| AutoCAD Electrical | قدرت و صنعتی | نقشه کشی تابلو برق و تاسیسات الکتریکی | عمومی | |
| ETAP | قدرت | آنالیز سیستمهای توان و فشار قوی | تخصصی | |
| Proteus | الکترونیک / مخابرات | شبیهسازی مدارهای آنالوگ و میکروکنترلر | آموزشی/کاربردی | |
| TIA Portal | کنترل و قدرت | برنامهنویسی و اتوماسیون PLCهای زیمنس | صنعتی | |
| DIALux | قدرت (روشنایی) | طراحی و محاسبات روشنایی داخلی و معابر | کاربردی | |
| ADS (Keysight) | مخابرات | طراحی مدارهای فرکانس بالا (RF) و مایکروویو | فوق تخصصی | |
| PSpice / Orcad | الکترونیک | تحلیل دقیق پاسخ فرکانسی و زمانی مدارها | آکادمیک |
راهنمای انتخاب نرمافزار برق بر اساس نیاز شما

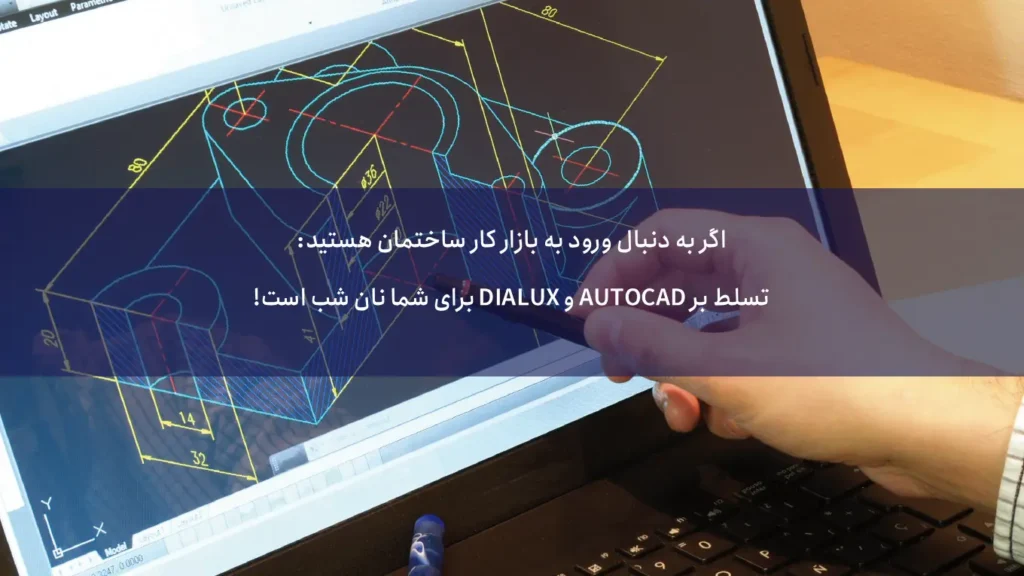

- اگر دانشجو هستید: یادگیری MATLAB (بخش Simulink) و Proteus اولویت اول شماست چون در اکثر دروس دانشگاهی به آنها نیاز دارید.
- اگر به دنبال ورود به بازار کار ساختمان هستید: تسلط بر AutoCAD و DIALux برای شما نان شب است!
- اگر هدف شما کار در نیروگاه یا شرکتهای توزیع است: حتماً به سراغ DIgSILENT یا ETAP بروید.
- اگر به طراحی سختافزار علاقه دارید: یادگیری Altium Designer شما را از بقیه متمایز میکند.
از قدرتمندترین نرم افزارهای برق: اتوکد است
از کاربردهای اتوکد میتوان به طراحی تابلو برق، طراحی نقشه تاسیسات برقی ساختمان و تمام نقشههایی که یک برقکار ساختمان به آن نیاز دارد (شامل مسیر لولهگذاری، محل پریزها، کلیدها، سیستم روشنایی، اعلام حریق و آیفون) اشاره کرد. این نقشهها شامل محاسبات لومناژ (روشنایی) و جانمایی دقیق روی پلان معماری هستند.
اتوکد ابزارهای بینظیری برای ترسیم این نقشهها با نمادهای استاندارد (IEC/IEEE) دارد که برای تحلیل پایداری و حفاظت شبکه حیاتی هستند.
مطلب مرتبط: مهارت های مهندس برق
انواع نرم افزارهای برق قدرت
دانلود نرم افزارهای برق برای مهندسان برق با گرایشهای مختلف قدرت، برق و مخابرات با کلیک بر روی هر کدام به آسانی انجام میگیرد، کاربرد این نرم افزارها برای مهندسان گرایش های مختلف برق. بسیار مهم است و بدون آنها امکان طراحی، شبیه سازی و انجام محاسبات انجام پذیر نیست.
نرم افزارهای برق قدرت جهت شبیه سازی سیستم های مختلف الکترونیک، ماشینهای الکترونیکی و طراحی تاسیسات الکتریکی مورد استفاده قرار میگیرند. پرکاربردترین نرم افزار برق قدرت شامل ملتب، سی اس تی استودیو سوئیت، انسیس ماکسول، پی اس کد و دیجی سایلنت میباشند که هر کدام با توجه به کاربردی که دارند بسیار لازم و ضروری میباشند.
نرم افزار های مختلف برق صنعتی برای کامپیوتر
نرم افزارهای برق صنعتی از مهم ترین مواردی میباشند که مهندسان رشته های مختلف برق باید از آنها اطلاع اشته باشند، در واقع این نرم افزارها جهت طراحی مدارهای مختلف به کار گرفته میشوند، انواع مختلف از نرم افزار برق صنعتی وجود دارد که هر کدام دارای قابلیتهایی متفاوت میباشند.
نرمافزارهای مختلف برق صنعتی شامل نرم افزار اتوکد الکتریکال، سالیدورک الکتریکالCADe-SIMU ،، نرمافزار DIgSILENT، نرمافزار Automation Studio P6 SR9 و نرمافزار OrCAD PPSpic و هر کدام دارای امکانات ویژهای ای هستند و با کاربرد آنها طراحی و شبیه سازی و همچنین محاسبات انجام می گیرد.
نرمافزارهای مهندسی برق مخابرات
در دنیای مخابرات، دقت حرف اول را میزند. نرمافزار ADS (Advanced Design System) و CST Studio Suite غولهای این گرایش برای طراحی آنتن و مدارهای فرکانس بالا (RF) هستند. همچنین برای شبیهسازی شبکههای مخابراتی و سیستمهای نوری، ابزارهایی مثل OptiSystem و NS-3 از حیاتیترین گزینهها برای مهندسان این حوزه به شمار میروند.
نرمافزار “پولساز” برای بازار کار ایران:
EPLAN: اگر به دنبال کار در شرکتهای تابلوسازی و اتوماسیون صنعتی هستید، یادگیری این نرمافزار نان شب شماست.
Revit: با اجباری شدن متد BIM در پروژههای بزرگ، مهندسان برقی که بتوانند در محیط رویت طراحی کنند، درآمد بسیار بالاتری دارند.
ETAP: برای کسانی که میخواهند در صنایع نفت، گاز و پتروشیمی به عنوان مهندس سیستمهای قدرت فعالیت کنند، حیاتی است.
بهترین زبان برنامه نویسی برای مهندسین برق
بهترین زبان برنامهنویسی برای مهندسین برق به میزان وسیعی از عوامل و نیازهای پروژهها بستگی دارد. در زمینه مهندسی برق، زبانهای مختلف برای فعالیتهای مختلف مورد استفاده قرار میگیرند. برخی از زبانهای پرکاربرد شامل:
1. C/C++: برای برنامهنویسی سیستمی، کنترل سختافزار و پروژههای با نیاز به کارایی بالا.
2. Python: برای توسعه سریع و آسان، هوش مصنوعی، تحلیل داده، و کنترل تجهیزات.
3. Verilog/VHDL: برای طراحی سیستمهای دیجیتال و FPGA.
4. Matlab: برای محاسبات علمی، پردازش سیگنال، و طراحی سیستمهای کنترل.
آموزش متلب برای مهندسی برق به عنوان ابزار حیاتی در دانش مهندسی برق، درون خود اصول و تکنیکهای لازم برای تحلیل داده، پردازش سیگنال، و طراحی سیستمهای کنترل را گنجانده است که میتوان به عنوان بهترین زبان برای مهندسین برق از آن نام برد. بازار کار مهندس برق همیشه داغ است.
نرم افزار PLC برای مهندس برق
یکی از نرم افزار های مهندسی برق، نرم افزار PLC یا نرم افزارهای کنترلر قابل برنامهریزی برای مهندسی برق، ابزارهای حیاتی در اتوماسیون و کنترل صنعتی هستند. برخی از نرم افزارهای PLC متداول برای مهندسی برق عبارتند از:
1. Siemens TIA Portal:
– یکی از قدرتمندترین نرمافزارها برای برنامهنویسی PLC از سری Siemens.
2. Allen-Bradley RSLogix/Studio 5000:
– محصولات Allen-Bradley از این نرمافزار برای کنترلرهای PLC استفاده میکنند.
3. Mitsubishi GX Works:
– برای PLCهای Mitsubishi این نرمافزار استفاده میشود.
4. Omron CX-One:
– یک پکیج نرمافزاری جامع برای برنامهنویسی PLC و تجهیزات اتوماسیون Omron.
5. Codesys:
– یک محیط برنامهنویسی متنباز که میتواند برای برنامهنویسی مختلف PLC مورد استفاده قرار گیرد.
همچنین با دانلود نرمافزار لوگو (Soft Comfort) برای مهندسان برق، امکان ایجاد لوگوهای منحصر به فرد پروژههای مهندسی برق فراهم میشود.
نرم افزار شبیه سازی مدارات الکترونیکی
برای شبیهسازی مدارات الکترونیکی، نرمافزارهای شبیه سازی مدارات الکترونیکی متعددی وجود دارند که به مهندسان الکترونیک کمک میکنند تا عملکرد و عملکرد مدارات را مدلسازی و تحلیل کنند. یکی از معروفترین نرمافزارهای شبیهسازی مدارات الکترونیکی عبارتند از:
1. SPICE (Simulation Program with Integrated Circuit Emphasis):
– SPICE یک استاندارد صنعتی برای شبیهسازی مدارات الکترونیکی است. انواع مختلفی از SPICE وجود دارد که شامل LTspice، PSpice و ngspice میشوند.
2. Multisim:
– یک نرمافزار تجاری از National Instruments که به کمک آن مهندسان میتوانند مدارات را طراحی و شبیهسازی کنند.
3. Simulink:
– این نرمافزار به شکل یک ابزار گرافیکی برای شبیهسازی و مدلسازی سیستمهای پویا و مدارهای الکترونیکی است.
4. TINA-TI (Texas Instruments Network Analyzer):
– این ابزار به کمک مدلهای دقیق مدارات و توابع الکترونیکی به مهندسان اجازه میدهد تا مدارهای الکترونیکی را طراحی و شبیهسازی کنند.
5. Cadence OrCAD:
– یک مجموعه گسترده از ابزارها برای طراحی و شبیهسازی مدارات الکترونیکی.
نرمافزارهای مهندسی برق ابزارهای وسیعی هستند که از طراحی ریزتراشهها تا مدیریت شبکههای توزیع برق شهری را پوشش میدهند. بدون وجود این نرم افزارها عملا پروژه ها با خطا رو به رو میشود و بسیار بسیار کند پیش خواهد رفت. در ضمن علاوه بر نرم افزار برق، هوش مصنوعی هم وارد این صنعت شده است که بسیار کمک کننده محسوب میشود.
