آرماتوربندی ساختمان یکی از حیاتی‌ترین و سرنوشت‌سازترین مراحل در ساختمان سازی و اسکلت های بتنی است. طی آرماتوربندی، میلگردهای فولادی مطابق با نقشه‌های اجرایی، ضوابط آیین‌نامه‌ای (مانند مبحث نهم مقررات ملی ساختمان) و محاسبات مهندسی، برش خورده، خم‌کاری شده و به‌وسیله سیم‌های مفتولی یا اتصالات مکانیکی به یکدیگر متصل می‌شوند. آرماتوربندی موضوع بسیار مهمی است که نباید هیچگونه خطایی در آن رخ دهد. در این مقاله جامع، از صفر تا صد آرماتور بندی، نحوه آرماتوربندی ستون، پی‌های نواری، دال و کف، شناژ و کلاف‌ها، سقف تیرچه‌بلوک، تکنیک‌های سیم‌بندی و چک‌لیست حقوقی و فنی مهندس ناظر سازه در زمان آرماتوربندی را با بیانی تخصصی و موشکافانه مرور میکنیم.
منظور از آرماتوربندی ساختمان چیست؟
آرماتوربندی فونداسیون و ساختمان فرآیندی کاملاً مهندسی و دقیق است که به هیچ‌وجه نباید با صرفاً گره‌زدن چند شاخه میلگرد به‌وسیله سیم آرماتوربندی اشتباه گرفته شود؛ این عملیات زنجیره‌ای نظام‌مند شامل پیاده‌سازی نقشه و لیستوفر، تخلیه و بازرسی متریال، برش‌کاری دقیق، خم‌کاری سرد طبق استاندارد، مونتاژ و جانمایی، تثبیت با فواصل معین، شاقول‌سازی و کنترل‌های پیش از بتن‌ریزی است که باید با مبحث نهم مقررات ملی ساختمان و استانداردهای ACI انطباق کامل داشته باشد. البته در مبحث دهم مقررات هم در مورد -طرح و اجرای ساختمان‌های فولادی و آرماتوربندی توضیحات مهمی داده شده است.
به تمامی مهندسین غمران که پروژه های ساختمان سازی دارند، مطالعه مبحث نهم مقررات ملی و مطالعه کتاب آیین نامه بتن ایران را اکیدا توصیه میکنیم. برای خرید میتوانید از ازبیلت بوک اقدام کنید.
آرماتور بندی ستون ساختمان چیست؟ (تعریف فنی و رفتار مکانیکی)
آرماتوربندی ستون به فرآیند ساخت، چیدمان و مهاربندی میلگردهای طولی و عرضی مطابق با نقشه‌های سازه و دفترچه محاسبات اطلاق میشود. به جرات میتوان گفت که آرماتوربندی ستون، بنیه یک ساختمان محسوب میشود. به طور کلی بتن ماده‌ای با مقاومت فشاری مطلوب اما مقاومت کششی بسیار ناچیز است؛ با ورود آرماتورهای فولادی، مقطع بتن‌آرمه قادر به تحمل ترکیبی از نیروهای محوری (Axial Loads) و لنگرهای خمشی دو‌محوره (Biaxial Bending) ناشی از زلزله خواهد بود. در محتوایی جداگانه در مورد عملیات بتن ریزی توضیح داده ایم.
در ستون بتن‌آرمه دو گروه اصلی میلگرد وظیفه توزیع تنش‌ها را بر دوش دارند:
- میلگردهای طولی (Longitudinal Bars): برای تحمل مستقیم تنش‌های فشاری، لنگرهای خمشی و تنش‌های کششی ناشی از باد و زلزله تعبیه می‌شوند.
- خاموت‌ها، دورگیرها یا میلگردهای عرضی (Transverse Ties / Stirrups): برای محصور کردن بتن هسته (Core Confinement)، افزایش شکل‌پذیری عضو، مقاومت در برابر نیروهای برشی و پیچشی و جلوگیری از کمانش میلگردهای طولی تحت بارهای سنگین فشاری طراحی می‌گردند.
خاموت‌ها ضامن حفظ فاصله آرماتورهای طولی در حین بتن‌ریزی و ویبراسیون هستند و مانع از بیرون‌زدگی و پیچش میلگردها در ترازهای میانی ستون می‌شوند. بنابراین، اجرای دقیق اسکلت فولادی ستون باید به‌گونه‌ای باشد که پس از بتن‌ریزی، ضمن جلوگیری از جابه‌جایی میلگردها، پوشش خالص بتنی (کاور) در تمام وجوه حفظ شده و بتن از آرماتورها در برابر حریق، رطوبت و خوردگی محافظت کند. یک پیمانکار ساختمان وظیفه دارد آرماتوربندی را طبق نقشه طراح پیش ببرد و با دیگر پیمانکاران فونداسیون و نیروهای انسانی در ارتباط باشد. مهندس ناظر هم باید کیفیت آرماتوربندی را نیز گزارش نویسی کند.

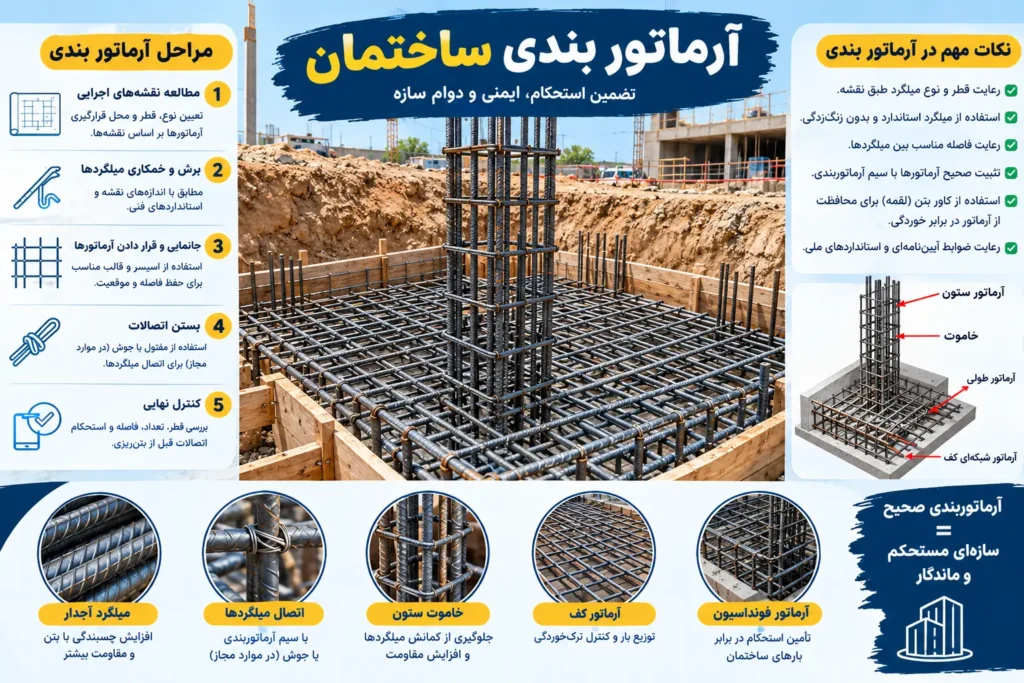

روش آرماتوربندی ستون چگونه است؟ (مراحل گام‌به‌گام کارگاهی)
اجرای گام‌به‌گام قفسه آرماتور ستون نیازمند رعایت اصول زیر است:
۱. بررسی نقشه سازه و دستور کار
پیش از شروع کار آرماتوربندی ، نقشه‌های اجرایی، پلان ستون‌گذاری، جزئیات اتصالات، تراز طبقات و تیپ‌بندی ستون‌ها به همراه جدول مقاطع باید با وسواس بازخوانی شوند. تعداد میلگردها، رده فولاد مصرفی (معمولاً A3 یا آج۴۰۰)، قطر آرماتورها، طول مهاری، محل دقیق وصله‌ها و جزئیات تراکم خاموت‌ها در نواحی ویژه لرزه‌ای باید به وضوح استخراج شوند. کار بر اساس حدس یا عادات تجربی کارگاهی، تخلف آشکار ساختمانی به شمار می‌رود.
۲. آماده‌سازی، برش و خم‌کاری میلگردها
میلگردها برای آرماتوربندی مطابق جدول لیستوفر با گیوتین یا اره‌های برقی مکانیکی برش داده می‌شوند (برش حرارتی با هوابرش اکسیژن اکیداً ممنوع است). خم‌کاری‌ها باید به‌صورت مکانیکی، یکنواخت و در حالت سرد با غلتک‌های استاندارد انجام گیرد تا هیچگونه ترک میکرونی یا شکنندگی در فولاد ایجاد نشود. قطر غلتک خم‌کاری، زاویه خم و طول دستک‌ها باید تحت نظارت مهندس کارگاه بررسی شوند.
۳. قرار دادن و استقرار میلگردهای طولی
میلگردهای طولی جدید بر روی میلگردهای انتظار طبقه قبل (Dowels) قرار می‌گیرند. در محل اورلپ، میلگردها باید با فرم‌دهی صحیح (خم کلاغی یا ارک‌دار جهت حفظ راستای ستون) در امتداد یکدیگر چیده شده و با سیم آرماتوربندی در موقعیت خود محکم شوند.
۴. چیدمان و بستن خاموت‌ها
خاموت‌ها پیش از فیکس نهایی میلگردهای طولی درون آنها رد شده و بر اساس گچ‌ریزی یا نشانه‌گذاری با ماژیک روی میلگردهای طولی در فواصل معین بسته می‌شوند. فاصله خاموت‌ها در طول ستون یکدست نیست و در ارتفاع بحرانی (پایین و بالای ستون) بسیار فشرده‌تر از بخش میانی خواهد بود.
۵. کنترل و اجرای پوشش بتن (کاور بتن)
برای جلوگیری از اتصال میلگرد به بدنه قالب، باید از اسپیسرهای استاندارد پلاستیکی (ویلری یا خورشیدی) یا لقمه‌های بتنی هم‌مقاومت استفاده شود. فاصله میلگرد تا جداره قالب حداقل پوشش مجاز آیین‌نامه را تشکیل می‌دهد. مطلب مرتبط: اسپیسر چیست؟
۶. بازرسی و کنترل نهایی
پیش از حرکت به سمت قالب‌بندی، کنترل شاقولی بودن قفسه با شاقول بنایی، انطباق آکس ستون با خطوط معماری، تمیزی پای ستون، تعداد و گره‌های میلگردها، آرایش خاموت‌ها و هم‌پوشانی‌ها مورد ارزیابی قرار می‌گیرد.
نکات مهم آرماتور بندی ستون ساختمان (الزامات حیاتی و اجرایی)
رعایت موارد زیر برای جلوگیری از خطاهای بحرانی در زمان بهره‌برداری و زلزله الزامی است:
- تطابق قطعی تعداد، آرایش هندسی و قطر میلگردهای طولی با نقشه‌های مصوب.
- ساخت و اجرای خاموت‌ها با خم و قلاب استاندارد در آرماتوربندی ، مخصوصاً تعبیه قلاب ۱۳۵ درجه با دنباله مستقیم حداقل ۱۰ برابر قطر خاموت یا ۷۵ میلی‌متر.
- پرهیز از یکنواخت در نظر گرفتن فاصله خاموت‌ها در کل ارتفاع ستون.
- توجه به متراکم کردن خاموت‌ها در نواحی بحرانی ستون (فاصله l0l_0 در بالا و پایین مقطع و داخل گره اتصال).
- ممنوعیت اجرای وصله پوششی در نواحی با لنگر خمشی ماکزیمم یا محدوده بحرانی اتصالات قاب خمشی.
- رعایت حداکثر نسبت مجاز درصد آرماتور طولی ستون (طبق کتاب آیین نامه بتن ایران که هر مهندسی باید این کتاب را داشته باشد، ۱ تا ۸ درصد و در مناطق زلزله‌خیز حداکثر ۳ یا ۴ درصد برای سهولت بتن‌ریزی).
- حفظ فاصله آزاد بین میلگردها در آرماتوربندی (حداقل ۴ سانتی‌متر یا ۱٫۵ برابر بزرگ‌ترین ابعاد شن) تا حرکت آزاد سنگدانه‌ها و نوک ویبراتور تضمین شود.
- تأمین کاور بتنی پایدار و استاندارد (حداقل ۵ سانتی‌متر در ستون‌های در تماس با محیط مرطوب یا ۴ سانتی‌متر در شرایط عادی).
- زدودن چربی، رنگ، گازوئیل، لجن، خاک و زنگ‌زدگی‌های ورقه‌ای و پوسته‌ای از روی سطح میلگردها.
- شاقول‌سازی و مهاربندی موقت قفسه ستون پیش از قالب‌گذاری برای ممانعت از پیچش در تراز افقی و عمودی.
- اتصال ریشه‌ها (میلگردهای انتظار) به فونداسیون طبق عمق مهاری دقیق و مهار سر پایینی آنها با خم ۹۰ درجه روی مش تحتانی پی.
- ممنوعیت اکید خم‌کاری مجدد میلگردهایی که قبلاً یک‌بار خم شده‌اند یا اعمال حرارت با مشعل برای خمش سریع.
مطلب مرتبط: گزارش نویسی مهندس ناظر
آرماتور طولی ستون؛ الزامات فنی و مهاربندی
میلگردهای طولی ستون، ستون فقرات باربری سازه هستند. تعداد این میلگردها در ستون‌های با مقطع مستطیلی حداقل ۴ عدد و در مقاطع دایره‌ای حداقل ۶ عدد است. این میلگردها معمولاً از نوع آجدار پرمقاومت (گرید آج۴۰۰ یا آج۵۰۰) انتخاب می‌شوند.
به عنوان یک مجری و پیمانکار ساختمان باید توجه داشته باشید که آرماتورهای طولی باید توسط سیم‌های آرماتوربندی در محل اتصال با تمام خاموت‌ها مهار شوند. یکی از معضلات رایج، جابه‌جایی میلگردهای طولی حین پمپاژ پرفشار بتن و ضربه ویبراتور است. اگر این میلگردها به درستی با سیم بسته نشده باشند یا فاصله بین خاموت‌ها بیش از اندازه باشد، میلگردها به سمت داخل مقطع متمایل شده، ظرفیت باربری مقطع کاهش یافته و کاور بتن دچار ناهمگونی شدید خواهد شد.
خاموت ستون چه وظیفه‌ای دارد؟ (بررسی فلسفه لرزه‌ای)
برخلاف دیدگاه‌های سنتی کارگاهی که خاموت را تنها یک نگهدارنده ساده برای ایستایی قفسه می‌دانند، خاموت‌ها نقشی چندگانه و اساسی در پایداری ستون دارند:
- تأمین فشار محصورکنندگی (Confinement): خاموت‌ها بتن در آرماتوربندی داخل هسته ستون را در حالت سه‌محوره قرار داده و کرنش نهایی بتن و مقاومت فشاری آن را به شکل چشمگیری ارتقا می‌دهند.
- مهار جانبی میلگردهای طولی در برابر کمانش: میلگردهای طولی تحت بارهای شدید فشاری تمایل به خروج از محور و کمانش بیرونی دارند؛ شاخه‌های خاموت مانع از باز شدن این میلگردها می‌شوند.
- تحمل نیروهای برشی ناشی از بارهای لرزه‌ای: بتن مقاومت برشی اندکی دارد؛ از این رو خاموت‌ها به‌عنوان آرماتور برشی اصلی، برش پایه و رفت‌وبرگشتی طبقات را مهار می‌کنند.
- حفظ موقعیت فضایی میلگردها: جلوگیری از لغزش، واژگونی و عدم هم‌پوشانی میلگردهای طولی در زمان بتن‌ریزی.
- شکل‌پذیری در نواحی بحرانی: بر اساس ضوابط طراحی لرزه‌ای، با متراکم کردن خاموت‌ها در ترازهای اتصال، از شکست‌های ترد و آنی جلوگیری شده و ستون به رفتار شکل‌پذیر با جذب انرژی بالا سوق داده میشود.
بر اساس مبحث 9، استفاده از خاموت‌های لوزی یا سنجاقی (Cross Ties) برای بستن میلگردهای طولی یکی در میان، مطابق ضوابط آیین‌نامه جهت محصوریت کامل میلگردهایی که فاصله آزاد بیش از ۱۵ سانتی‌متر دارند، الزامی است.
آموزش بستن سیم آرماتور بندی با انبر (انواع گره‌ها و اصول کارگاهی)
برای مهار و بستن میلگردها در تقاطع‌ها از سیم مفتول سیاه آنیل‌شده نمره ۱٫۵ یا ۱٫۲ استفاده میشود.
مراحل اجرایی گره‌زدن با انبر:
- مفتول به اندازه مناسب بریده شده و به‌صورت دولا یا تک‌لا دور محل تقاطع دو میلگرد چرخانده میشود.
- انبر آرماتوربندی (گازانبر) دو سر آزاد مفتول را محکم در نوک خود می‌گیرد.
- با یک حرکت هماهنگ مچ دست، انبر چرخانده شده و مفتول را می‌پیچاند؛ همزمان کششی ملایم رو به بیرون اعمال میشود تا سیم روی میلگرد بنشیند.
- سر اضافه سیم با لبه‌های برنده انبر قطع شده و باقی‌مانده سیم به سمت داخل خم میشود تا به قالب نچسبد و باعث خوردگی نشود.
انواع گره‌های رایج در آرماتوربندی:
- گره لچکی یا ساده (گوشه‌ای): رایج‌ترین گره برای اتصالات تیر و ستون.
- گره صلیبی (چهارگوش): برای شبکه‌های سنگین و میلگردهای با قطر بالا که پایداری بیشتری طلب می‌کنند.
- گره کراواتی یا سوان: مخصوص بستن میلگردهای طولی به خاموت‌ها در گوشه‌ها به‌گونه‌ای که سیم میلگرد را در کنج زاویه قفل کند.
- گره پشت‌گردنی: مناسب برای ستون‌ها و دیوارهای قائم برای تثبیت بهتر خاموت.
نکته فنی مهم: سیم آرماتوربندی عملکرد سازه‌ای باربری مانند جوش ندارد؛ نقش آن منحصراً مهار میلگرد در زمان قالب‌بندی، ارتعاش و تردد کارگران است. نباید سیم را آنچنان پیچاند که پاره شود یا ساختار مفتول تضعیف گردد، و نباید آن‌قدر رها باشد که با قدم گذاشتن روی شبکه بلغزد.
نحوه آرماتوربندی فونداسیون نواری (پی نواری)
در پی‌های نواری، بار دیوارها و ردیف‌های ستون به زمین منتقل میشود و شبکه فولادی آن تحت خمش، برش و تنش‌های فشاری خاک قرار دارد.
در فونداسیون نواری، حداقل ضخامت پوشش بتنی برای میلگردهایی که در مجاورت بتن مگر یا محیط‌های مرطوب قرار دارند، ۵ تا ۷٫۵ سانتی‌متر است. تماس میلگرد تحتانی با خاک یا بتن مگر بدون اسپیسر، سبب نفوذ نم و پوسیدگی زودهنگام کل فونداسیون خواهد شد.
نحوه بستن آرماتور کف و دال بتنی
آرماتوربندی کف‌ها، دال‌های بتنی و کف‌سازی‌های صنعتی متناسب با عملکرد یک‌طرفه یا دوطرفه دال اجرا میشود. در این سیستم‌ها، میلگردهای تحتانی (لنگر مثبت) و فوقانی (لنگر منفی در روی تکیه‌گاه‌ها) در دو جهت متعامد بافته می‌شوند.
نکات حیاتی در بستن و آرماتوربندی میلگردهای کف:
- میلگردهای طولی و عرضی با فواصل خط‌کشی‌شده چیده شده و تقاطع‌ها به‌صورت یکی در میان یا تمام‌گره بسته می‌شوند.
- قرار دادن خرک‌های فلزی پایدار برای مهار شبکه فوقانی دال به‌منظور جلوگیری از فرونشست شبکه بالا حین تردد الزامی است.
- خطای مرسوم این است که کارگران پمپ‌چی روی شبکه میلگردها راه می‌روند و باعث خم شدن و تغییر ارتفاع آرماتورهای بالایی می‌شوند. این افت ارتفاع، ظرفیت لنگر منفی دال را به شدت تقلیل داده و باعث ایجاد ترک‌های کششی عمیق در سطح دال می‌گردد. استفاده از تخته‌های عبوری (پل چوبی) روی شبکه در حین بتن‌ریزی یک الزام قطعی است.

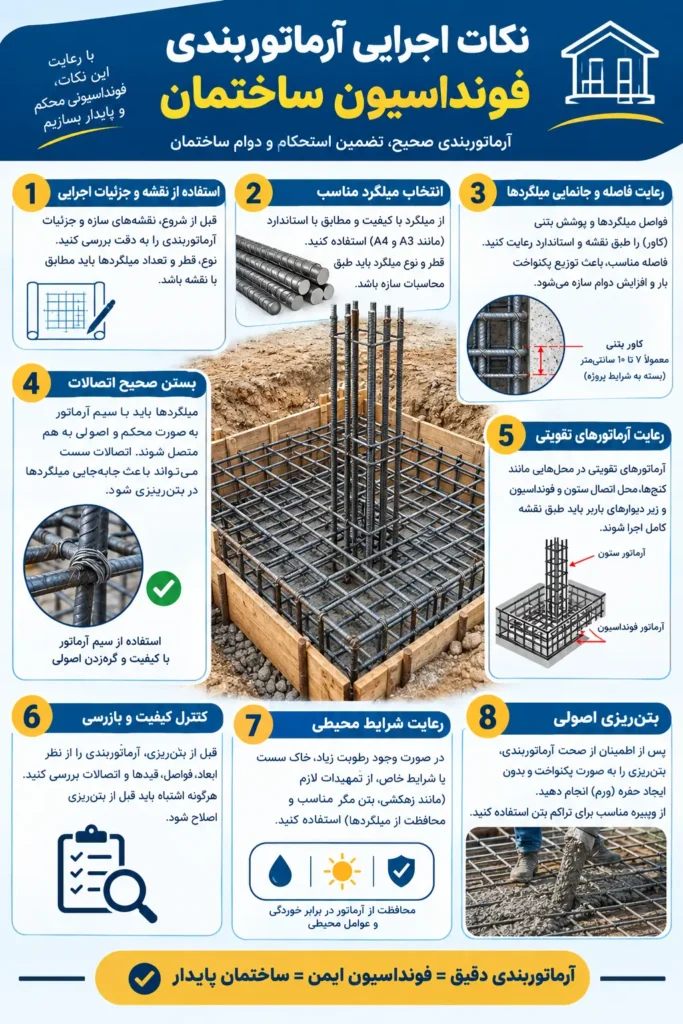

آرماتوربندی فونداسیون یک طبقه؛ رفع یک باور غلط کارگاهی
یک باور فوق‌العاده خطرناک در میان مجریان سنتی این است که «چون سازه تک‌طبقه یا سبک است، نیازی به طراحی دقیق و نظارت نبوده و میتوان سایز و تعداد میلگردها را به صورت تجربی چید.»
طراحی فونداسیون تابعی از پارامترهای ژئوتکنیکی و لرزه‌ای است که مهم‌ترین آنها عبارت‌اند از:
- تیپ خاک و ظرفیت باربری مجاز زمین (qallq_{all}) (خاک‌های رسی دست‌خورده یا ضعیف حتی برای یک طبقه نیازمند شناژهای قوی هستند).
- پتانسیل نشست نامتقارن (Differential Settlement) خاک زیر پی.
- نیروهای واژگونی و شناوری در حین زلزله‌های شدید سطحی.
- ضوابط حداقل آرماتور خمشی و حرارتی بر اساس هندسه مقطع پی طبق آیین‌نامه مبحث نهم.
بنابراین، حتی در یک ویلا یا ساختمان اسکلت بتنی یک‌طبقه، شبکه فونداسیون نواری یا رادیه باید مو‌به‌مو بر اساس دتایل‌های محاسباتی دفترچه نقشه سازه پیاده‌سازی شود.
آرماتور بندی شناژ (کلاف‌های بتنی رابط)
شناژها (کلاف‌های افقی و عمودی) نقش ایجاد یکپارچگی صلب (Diaphragm Action)، توزیع یکنواخت تنش‌ها و جلوگیری از حرکت نسبی بخش‌های مختلف پی در تکان‌های لرزه‌ای را عهده‌دار هستند.
نکات بازرسی و اجرای میلگردهای شناژ:
- تعداد و قطر میلگردها: استفاده از حداقل ۴ میلگرد طولی با قطر محاسباتی (معمولاً حداقل میلگرد ۱۴ یا ۱۶).
- خاموت‌گذاری: کنترل شکل خاموت‌ها (معمولاً مستطیلی یا چهارگوش) و فاصله آنها که نباید از ۲۰ تا ۲۵ سانتی‌متر در نواحی معمولی و فواصل کمتر در اطراف گره‌ها تجاوز کند.
- پیوستگی در تقاطع‌ها: رعایت دقیق خم‌های مهاری در گوشه‌ها و اتصالات کلاف به کلاف یا کلاف به فونداسیون.
- مهار در خاک: شناژ باید کاملاً روی بتن مگر تمیز یا نایلون ضخیم اجرا شود و با خاک ترانشه در تماس مستقیم نباشد.
- وصله میلگردها: رعایت هم‌پوشانی حداقل ۵۰ برابر قطر میلگرد و عدم تمرکز تمام وصله‌ها در یک نقطه از شناژ.
هم‌پوشانی اصول آرماتوربندی و قالب بندی
آرماتوربندی و قالب‌بندی دو بال اجرایی مقاطع بتنی هستند که خطای یکی، دیگری را ساقط می‌کند. پس از مونتاژ قفسه آرماتور، جابه‌جایی آن در حین قالب‌گذاری یکی از چالش‌های مکرر کارگاهی است.
الزامات یکپارچگی قالب و آرماتور:
- قالب‌ها باید پیش از جاگذاری کاملاً تمیز و با روغن رهایش استاندارد (پایه گیاهی یا معدنی سبک) اندود شوند تا روغن روی سطح میلگردها نپاشد؛ آلوده شدن آرماتور با روغن قالب، چسبندگی بتن به میلگرد (Bonding) را از بین می‌برد.
- مقاومت اتصالات، پشت‌بندها، بولت‌ها و سولجرها باید توان تحمل فشار جانبی ناشی از بتن روان و لرزاننده را بدون شکم‌دادگی قالب داشته باشد.
- نصب اسپیسرهای دیواری و خورشیدی با تعداد استاندارد (حداقل ۴ عدد در هر مترمربع) بر روی خاموت‌های ستون، فاصله میلی‌متری شبکه تا قالب را تضمین نماید.
- کنترل آب‌بندی درزها جهت جلوگیری از شیره‌زدگی بتن که پیش‌درآمد مستقیم شن‌زدگی و کرموشدگی است.
آرماتور بندی سقف تیرچه بلوک و دیافراگم‌های بتنی
در سقف تیرچه‌بلوک، میلگردها علاوه بر تیرچه‌های پیش‌ساخته، در بخش‌های درجا‌ریز نیز نقشی حیاتی در انسجام سقف ایفا می‌کنند:
- میلگردهای ممان منفی (اتکال و سرگیر): برای تحمل لنگرهای منفی در نزدیکی تکیه‌گاه تیرها، روی پاشنه تیرچه با طول مهاری معین مستقر می‌شوند.
- میلگردهای افت و حرارت (حرارتی): عمود بر جهت تیرچه‌ها با فواصل ۱۵ تا ۲۵ سانتی‌متر (معمولاً نمره ۸ یا ۱۰) بافته می‌شوند تا از ترک‌خوردگی بتن دال ناشی از انقباض و تغییرات دما ممانعت کنند.
- آرماتورهای تقویتی: طبق نقشه در میانه دهانه یا اطراف بازشوها (داکت‌ها و چاهک آسانسور) اضافه می‌شوند.
- آرماتورهای کلاف میانی (تای‌بیم یا ژوئن): در دهانه‌های فراتر از ۴ متر، کلاف‌های میانی همراه با آرماتورهای بالا و پایین جهت جلوگیری از لرزش دال و پیچش تیرچه‌ها اجرا می‌گردند.
- تثبیت ارتفاعی: میلگردهای حرارتی نباید کف بلوک‌ها یا یونولیت‌ها بچسبند؛ این میلگردها باید با پایه‌های اسپیسر در نیمه فوقانی دال ۵ سانتی‌متری قرار گیرند تا پوشش بتنی بالا و پایین آنها تأمین شود.
جدول چک‌لیست جامع نظارت آرماتوربندی ساختمان (مطابق مبحث نهم)
| سرفصل کنترلی | شرح الزامات فنی و آیین‌نامه‌ای | خطای متداول کارگاهی | عواقب فنی و خطر سازه‌ای |
|---|---|---|---|
| تطابق با نقشه سازه | کنترل رده، قطر و تعداد با شیت‌های مصوب | اجرای حدسی بر اساس متراژ | کاهش شدید لنگر مقاوم و ظرفیت باربری مقطع |
| قطر میلگرد | سنجش با کولیس و تطابق با لیستوفر | جا زدن سایز کمتر به دلیل کمبود میلگرد | افت ظرفیت خمشی و برشی ستون |
| تعداد آرماتور طولی | شمارش تک‌تک آرماتورها در تراز مقطع | از قلم افتادن میلگردها در کنج‌ها | نامتقارن شدن سختی ستون |
| فاصله آزاد میلگردها | رعایت فاصله آزاد ≥40 mm\ge 40\text{ mm} یا 1.5 MSA1.5\text{ MSA} | چسبیدن میلگردها به هم | قفل شدن سنگدانه و ایجاد کرموشدگی عمیق |
| خم و زاویه خاموت | قلاب ۱۳۵ درجه با امتداد دستک ده برابری | قلاب ۹۰ درجه یا دستک کوتاه | باز شدن خاموت حین زلزله و کمانش آرماتور طولی |
| فاصله خاموت‌گذاری | فشردگی در طول ناحیه بحرانی (l0l_0) | فاصله یکنواخت و غیرفشرده در کل ستون | شکست برشی ترد مقطع در بر تیر به ستون |
| موقعیت وصله طولی | اجرای وصله در یک‌سوم میانی ارتفاع ستون | وصله کردن در پای ستون یا محل اتصال | جاری شدن فولاد در مفصل پلاستیک و شکست بحرانی |
| طول هم‌پوشانی (اورلپ) | رعایت حداقل 40db40d_b تا 60db60d_b طبق رده بتن | طول ناکافی اورلپ به دلیل صرفه‌جویی | عدم انتقال کامل تنش از میلگرد قدیم به جدید |
| کاور و پوشش بتن | حداقل ۴ الی ۵ سانتی‌متر در ستون و پی | چسبیدن میلگرد به بدنه قالب | کربناتاسیون، نفوذ رطوبت و زنگ‌زدگی میلگرد |
| نوع و تراکم اسپیسر | استفاده از اسپیسرهای چرخشی و بتنی صلب | استفاده از تکه سنگ، آجر یا چوب | فساد ماده نامتجانس و نشت آب به داخل بتن |
| تمیزی میلگرد | عدم وجود چربی، روغن قالب و شوره زنگ | رنگ‌شدگی، گردوخاک و روغن‌زدگی میلگرد | از بین رفتن مقاومت پیوستگی بتن و فولاد |
| شاقولی قفسه آرماتور | کنترل راستای قائم و عدم پیچش در فضا | قفسه تاب‌خورده و خارج از آکس | لنگرهای پیچشی ثانویه و خطای هم‌راستایی طبقات |
| آرماتورهای انتظار | کنترل طول بیرون‌آمدگی و خم انتهای پی | قطع زودهنگام میلگرد انتظار | گسست طبقه بالا از تراز زیرین در اثر لنگر منفی |
| تثبیت گره‌ها | سفت بودن سیم‌های مفتولی با گره مناسب | حرکت میلگرد زیر دست کارگران | به هم خوردن چیدمان میلگردها حین بتن‌ریزی |
رایج‌ترین اشتباهات و خطاهای مرگبار در آرماتوربندی
برخی خطاها که در نگاه مجریان بی‌تجربه جزئی تلقی می‌شوند، در آزمون‌های زلزله به انهدام کل قاب منجر خواهند شد:
۱. کاهش غیراصولی تعداد میلگردها
کاهش تعداد میلگردهای طولی به دلیل اشتباه در خوانش نقشه یا کمبود شاخه میلگرد در کارگاه، تعادل طراحی سازه را بر هم می‌زند. مهندس ناظر هرگز حق تأیید کاهش تعداد میلگرد را ندارد مگر با بازطراحی و نامه رسمی مهندس محاسب دارای صلاحیت.
۲. تعویض خودسرانه سایز میلگرد (معادل‌سازی غلط)
برخی آرماتوربندها در غیاب میلگرد سایز ۲۰، از دو میلگرد سایز ۱۰ یا میلگرد سایز ۲۲ استفاده می‌کنند. تغییر سطح مقطع میلگرد نه تنها صلبیت عضو را دستخوش تغییر می‌کند، بلکه با دگرگون کردن فواصل میلگردها، کاور بتن و پیوستگی تنش را به هم می‌زند. معادل‌سازی مساحت صرفاً منوط به بازنگری دفترچه محاسبات است.
۳. حذف یا سهل‌انگاری در اجرای خاموت‌های ویژه
افزایش فاصله خاموت‌ها در ناحیه اتصال تیر به ستون (چشمه اتصال) به بهانه «دشواری عبور بتن» یکی از خطرناک‌ترین فجایع ساختمانی است. چشمه اتصال ناحیه‌ای است که تمرکز تنش‌های برشی در آن به حداکثر می‌رسد و نبود خاموت متراکم منجر به انفجار برشی بتن هسته خواهد شد.
۴. کاور ناکافی یا نامنظم
نزدیک شدن میلگرد به سطح خارجی بتن، محافظ طبیعی قلیایی بتن در برابر اکسیداسیون را زایل می‌کند. زنگ زدن میلگرد موجب انبساط حجمی آن (تا حدود ۶ برابر حجم اولیه) شده و پوسته بتن را منفجر و متلاشی می‌نماید.
۵. جابه‌جایی شبکه و درهم‌ریختگی آرماتورها
اگر قفسه‌ها به شمع‌ها یا اتصالات موقت بادبندی نشده باشند، ضربات بتن لوله‌پمپ باعث پیچیدن قفسه ستون حول محور قائم میشود؛ در این شرایط، خروج از مرکزیت شدید ایجاد شده و پوشش بتن در یک سمت صفر و در سمت دیگر چند برابر خواهد شد.
۶. وصله‌های متمرکز و غیراستاندارد
اجرای وصله تمام میلگردهای طولی ستون در یک تراز افقی مغایر با آیین‌نامه است. وصله‌ها باید به صورت یک‌در‌میان (Staggered) چیده شده و حداقل فاصله بین مقاطع وصله‌ها رعایت گردد تا از ضعف مقطع در یک صفحه جلوگیری شود.
نکات کلیدی و الزامات حقوقی برای مهندس ناظر سازه هنگام تحویل‌گیری آرماتورها
مهندس ناظر ساختمان در مرحله بازرسی آرماتوربندی با مسئولیت‌های مستقیم انتظامی و حقوقی مواجه است و باید به این نکات عمل نماید:
- تطبیق کارگاهی پیش از قالب‌بندی: نظارت بر آرماتوربندی باید الزاماً پیش از بستن قالب‌ها انجام شود. هرگز نباید آرماتوربندی را پس از استقرار پنل‌های قالب بازرسی یا تایید کرد، چرا که رؤیت فواصل خاموت‌ها، طول مهاری و پاکیزگی پای عضو غیرممکن خواهد بود.
- بازرسی کیفیت مصالح و کنترل کارخانه‌ای: تطبیق آرم حک‌شده روی بدنه میلگردها با پلاک کارخانه، کنترل نوع آج (Hok و مارک استاندارد)، اطمینان از انجام تست‌های کشش و خمش آزمایشگاهی برای پروژه‌های با اهمیت، و ممانعت از کاربرد میلگردهای ذوبی نامعتبر و شکننده.
- صدور دستور کار مکتوب: در صورت مشاهده هرگونه انحراف از نقشه (نظیر کمبود خاموت، خم‌های نامناسب یا عدم رعایت طول اورلپ)، ناظر موظف است دستور کار توقف عملیات و اصلاح مکتوب صادر کند و از امضای برگه اجازه بتن‌ریزی خودداری نماید.
- مستندسازی تصویری و متره‌برداری: ثبت عکس‌های شفاف و باکیفیت از چشمه‌های اتصال، پای ستون‌ها، وصله‌ها و اسپیسرها قبل از استقرار قالب‌ها و بایگانی آنها در پرونده نظارتی مهندس.
- ثبت گزارش مرحله‌ای تخلف در کارتابل نظام مهندسی و شهرداری: در صورت امتناع مجری یا کارفرما از رفع ایرادات، ناظر باید سریعاً گزارش تخلف ساختمانی «عدم رعایت ضوابط مبحث نهم در آرماتوربندی ستون‌ها و عدم امکان صدور مجوز بتن‌ریزی» را به مراجع ذی‌صلاح اعلام کند تا از پذیرش مسئولیت‌های آتی در حوادث ناشی از زلزله مبرا گردد.
