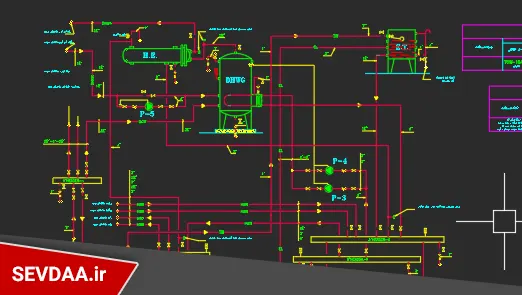

موتور خانه دانشگاه تیپ 2
رمز فایل:sevdaa.ir
نتایج و کارنامههای قبولی
۵۹۰ قبولی در سال ۱۴۰۴
توضیحات
نقشه اتوکد موتورخانه از جمله نقشه هایی است که در بانک جامع نقشه های اتوکد گروه مهندسی آموزشگاه مهندسی ساختمان عرضه شده است. طراحی اصولی موتورخانه از اهمیت بسیار زیادی در طراحی تاسیسات مکانیکی یک ساختمان برخوردار است. موتورخانه قلب سیستم های گرمایشی، سرمایشی و تهویه مطبوع است و بدون شک اهمیت زیادی در رفاه ساکنان یک ساختمان دارد.
https://dl.asbuiltedu.com/dl1/video/ad/autocad.mp4
🌐 لینک مشاهده پکیج ۷ ساعته آموزش کاربردی نرم افزار اتوکد مخصوص مهندسین ساختمانی و دفترفنی
یک طراحی اصولی و حرفه ای می تواند علاوه بر رفاه ساکنان در ایمنی و مصرف انرژی نیز تاثیر زیادی داشته باشد. همچنین طراحی اصولی، هزینه های نگهداری را به مقدار زیادی می کاهد و طول عمر موتورخانه و تاسیسات مکانیکی را افزایش می دهد.
بد نیست بدانید به دلیل پیچیدگی و نبود منابع کافی برای مطالعه، این بخش از تاسیسات مکانیکی اغلب مشکلات زیادی دارد و به صورت اصولی طراحی نمی شود. به همین دلیل گروه مهندسی آموزشگاه مهندسی ساختمان این نیاز را شناسایی کرده و نقشه اتوکد موتورخانه را به صورت حرفه ای طراحی نموده و در اختیار مهندسان قرار داده است.
دانلود رایگان نقشه اتوکد موتورخانه
در نقشههای اتوکد موتور خانه، اغلب اطلاعات مربوط به برق، لولهکشی، و ساختارهای داخلی خانه با خطوط و علامتهای مخصوصی نشان داده میشوند. این خطوط شامل خطوط برقی، گاز، آب، تاسیسات حرارتی، و ساختارهای ساختمانی میباشند. همچنین، خطوط ابعادی نقشه نشاندهنده اندازه و مسافتها در ساختمان هستند.در این نقشهها، خطوط برقی با رنگها و نمادهای خاص نشان داده میشوند. علاوه بر این، نقشههای اتوکد موتور خانه شامل جزئیات معماری نیز هستند؛ مثلاً ابعاد اتاقها، درها، پنجرهها، و مکان قرارگیری مبلمان.
همچنین، خطوط نمایشی برای نشان دادن دقیق ترین جزئیات نقشه از جمله خطوط تیتر، سیمبلها و علامتهای مختلف استفاده میشوند. این نقشهها توسط مهندسان معمار و مهندسان مکانیک الکترونیک برای اجرای دقیق تر پروژههای ساختمانی و الکتریکی به کار میروند.
در این نقشهها، خطوط چندین لایه مختلف اطلاعات را نمایش میدهند. برای مثال، لایههای جداگانه برای برق، اتصالات لولهکشی، ساختارهای ساختمانی، و غیره. این لایهها به مهندسان این امکان را میدهند که به راحتی بین اطلاعات مختلف جابجا شوند و جزئیات مورد نظر را مشاهده کنند.
نقشه اتوکد موتورخانه بخار
در نقشههای اتوکد موتورخانه بخار معمولاً از نمادها و علائم استفاده میشود که برای تسهیل درک و اجرای سریعتر پروژه مورد استفاده قرار میگیرند. این نقشهها بهعنوان یک ابزار حیاتی در فرآیند طراحی و اجرای ساختمانها و تأسیسات الکتریکی مورد استفاده قرار میگیرند.
به عنوان مثال، در نقشههای اتوکد موتور خانه بخار، نمادها برای نشان دادن منابع نوری، پریزها، سوییچها و تجهیزات الکتریکی دیگر استفاده میشوند. این نمادها به مهندسان و کارگران اطلاعات دقیقی از نقشه فراهم میکنند.علاوه بر این، ابعاد مورد نیاز برای هر قسمت از ساختمان، از جمله ارتفاع دیوارها، فاصله بین اجزاء، و اندازه اتاقها به وضوح روی نقشه آمده است. این اطلاعات اساسی برای اجرای دقیق پروژه و هماهنگی مواد و تجهیزات مورد نیاز است.
