یکی از مهم ترین نقشه هایی که برای ساخت و ساز نیاز است تهیه شود، نقشه UTM است. در واقع UTM مخفف Universal Transverse Mercator؛ همانطور که از اسمش مشخص است به معنی نقشه مختصات جغرافیایی دقیق ملک است. خیلی ها شاید بگویند خب این نقشه به چه دردی میخورد و در واقع درچه مرحله از ساخت و ساز کاربرد دارد؟ خب باید بدانید که برای انجام مراحل تهیه مجوز ساخت از شهرداری نقشه UTM (یوتیام) بسیار ضروری است.
نقشه UTM مخفف چیست؟
نقشه UTM مخفف Universal Transverse Mercator و یک سیستم تصویر جهانی است که زمین را به شبکههایی دقیق تقسیم میکند. در این نقشه، هر نقطه دارای مختصات منحصربهفردی است که امکان تعیین موقعیت و مساحت ملک را با دقت سانتیمتر فراهم میسازد.
کارشناس رسمی دادگستری در نظام مهندسی وظیفه دارد که با برداشت مجدد مختصات تمامی رئوس ملک، تطابق دقیق ابعاد واقعی را با اسناد ثبتی احراز و تایید نماید. دقت داشته باشید که مهر و امضای کارشناس به نقشه اعتبار قانونی بخشیده و صحت مساحت را جهت جلوگیری از اختلافات ملکی در مراجع دولتی تضمین میکند. با توجه به ارزش بالای زمین، این فرآیند مانع از تضییع حقوق خریدار و ضررهای مالی ناشی از تداخل یا کسری مساحت حتی در ابعاد کوچک میشود.
مزایای نقشه UTM چیست؟
مزایای نقشه UTM به تفکیک و در خطوط مجزا بازنویسی شده است:
- تطبیق دقیق مشخصات ثبتی: از اصلی ترین مزیت تهیه نقشه utm این است که اطلاعات مندرج در سند با موقعیت واقعی و فیزیکی ملک روی زمین مطابقت پیدا میکند.
- تثبیت پلاک ثبتی: از دیگر کاربرد تهیه نقشه utm تثبیت دائمی موقعیت ملک در جایگاه اصلی خود و جلوگیری از گمشدن آدرس یا پلاک است.
- محاسبه مساحت میلیمتری: استخراج مساحت دقیق ملک با دقت سانتیمتر مربع جهت جلوگیری از ضرر مالی در خرید و فروش.
- جلوگیری از تعارض: سلب امکان هرگونه تجاوز، تداخل یا جابجایی مرزها با پلاکهای مجاور.
- کاهش اختلافات حقوقی: شما با تهیه نقشه یو تی ام، باعث رفع دعاوی ملکی به واسطه وجود مختصات یکپارچه، استاندارد و غیرقابل تغییر خواهید شد.
- تسهیل جانمایی: سرعت بخشیدن به فرآیند انطباق نقشه با اراضی وسیع و املاک مشاعی از دیگر کاربرد نقشه های یو تی ام است.
- شفافیت موقعیت مکانی: امکان بررسی وضعیت دقیق و جزئیات محیطی پیرامون ملک در سیستمهای اطلاعات جغرافیایی.
- الزام اداری: به طور کلی برای دریافت مجوز شهرداری برای ساخت و ساز و پیشنیاز اصلی برای ثبت درخواست در سامانه الکترونیکی صدور سند تکبرگ اداره ثبت تهیه این نقشه ضروری است.
چرا تهیه نقشه UTM ضرورت دارد؟
صدور سند تکبرگ: پیشنیاز الزامی برای تبدیل اسناد دفترچهای قدیمی به اسناد حدنگار (تکبرگ) جدید.
شهرداری و جواز ساخت: تعیین دقیق بر و کف ملک و ابعاد دقیق جهت صدور پروانه ساختمانی و تراکم.
جانمایی پلاک ثبتی: یافتن موقعیت دقیق زمینهای گمشده یا قدیمی بر روی زمین با استفاده از شماره پلاک ثبتی.
پروژههای کلان عمرانی: استفاده در طراحی نقشههای مهندسی، زیرساختهای گردشگری و پروژههای راهسازی.
کشاورزی و منابع طبیعی: تعیین مرز دقیق زمینهای زراعی و تفکیک اراضی شخصی از زمینهای ملی.
کاداستر و مواد قانونی: کاربرد کلیدی در نقشههای کاداستر ملی و اجرای استعلامات ماده ۱۲ (زمین شهری) و ماده ۵۶ (منابع طبیعی).
حل اختلافات حقوقی: ارائه به عنوان مدرک قطعی در مراجع قضایی برای رفع تصرف عدوانی و تداخل مرزها.
اجزای تشکیلدهنده یک نقشه استاندارد UTM
جدول مختصات (Easting, Northing):
درج دقیق مختصات گوشههای ملک بر اساس محورهای X و Y برای تعیین موقعیت ریاضی.
جدول مختصات گوشههای ملک (Point List)
| نام نقطه | مختصات (Easting (X | مختصات (Northing (Y | توضیحات موقعیتی |
| A | 543210.25 | 3945123.40 | حد فاصل با گذر (گوشه شمالغربی) |
| B | 543250.12 | 3945120.15 | حد مشترک با همسایه (گوشه شمالشرقی) |
| C | 543250.60 | 3945060.85 | حد فاصل با دیوار پشتی (گوشه جنوبشرقی) |
| D | 543210.45 | 3945065.30 | حد مشترک با پلاک مجاور (گوشه جنوبغربی) |
نکات کلیدی و تکمیلی جدول مختصات (Easting, Northing) در نقشه یو تی ام
- واحد اندازهگیری: مهندسین نقشه برداری باید تمامی اعداد در واحد متر و با دقت ۲ یا ۳ رقم اعشار (میلیمتر) درج کنند.
- نامگذاری نقاط: استفاده از حروف لاتین ترتیبدار یا اعداد جهت شناسایی آسان هر ایستگاه روی نقشه ضروری است.
- اشکال هندسی پیچیده: باید بدانید که افزایش تعداد نقاط در املاک “الشکل” یا دارای پخ و انحنا برای مدلسازی دقیق شکستگیها.
- تثبیت مرزها: برای هر نقطه (مانند دیوار مشترک یا لبه جوی) جهت شفافیت حقوقی درج توضیحات اختصاصی ضرورت دارد.
- محاسبه مساحت: استفاده از این مختصات ریاضی برای استخراج مساحت نهایی ملک با فرمولهای هندسی دقیق .
مطلب مرتبط: ضوابط شهرداری برای ترسیم نقشه ساختمان را بخوانید.
زون و سیستم شمارهگذاری:
مورد مهمی که در نقشه های یو تی ام بسیار مهم است، زون است. سیستم UTM زمین را به ۶۰ زون ۶ درجهای تقسیم میکند که هر منطقه با یک عدد (۱ تا ۶۰) و یک حرف لاتین برای شناسایی دقیق متمایز میشود.
مشخص کردن شماره منطقه جغرافیایی (مانند زون ۳۹) برای انطباق نقشه با شبکهبندی جهانی.
- تقسیمبندی قاچهای جهانی: تقسیم کره زمین به ۶۰ زون (قاچ) مجزا که هر کدام عرضی معادل ۶ درجه طول جغرافیایی دارند.
- اهمیت درج زون: ضرورت قید شماره زون در نقشه به دلیل تکرار اعداد مختصات در زونهای مختلف و جلوگیری از خطای مکانیابی.
- زون ۳۸ (نوار غربی): پوشش استانهای مرزی و غربی شامل آذربایجان غربی و شرقی، کردستان، کرمانشاه، ایلام و خوزستان.
- زون ۳۹ (مرکز و پایتخت): دربرگیرنده مناطق مرکزی کشور از جمله تهران، البرز، قزوین، قم، اصفهان، مرکزی، فارس و بوشهر.
- زون ۴۰ (نوار شرقی): شامل مناطقی همچون خراسان رضوی و شمالی، سمنان، یزد، کرمان و هرمزگان.
- زون ۴۱ (منتهیالیه شرقی): پوشش مناطق واقع در شرق کشور شامل سیستان و بلوچستان و بخشهایی از خراسان جنوبی.
این منطقهبندی هوشمندانه با هدف به حداقل رساندن خطای ناشی از انحنای زمین (اعوجاج) و نمایش تخت و دقیق مکانها در نقشههای مهندسی طراحی شده است.
این شبکه منظم اجازه میدهد تا در عرضهای جغرافیایی مختلف، محاسبات مساحت و فاصله با کمترین ضریب خطا و بیشترین دقت انجام شود.
مثالهایی از مشخصات فنی (Datum & Zone) که در حاشیه نقشههای UTM درج میشوند :
- مثال زون برای مشهد: «Zone 40N – Datum: WGS84» نشاندهنده قرارگیری ملک در زون ۴۰ نیمکره شمالی با مبنای مختصاتی جهانی.
- مثال زون برای تبریز: «Zone 38N – Datum: WGS84» بیانگر استفاده از سیستم تصویر یوتیام در نوار غربی ایران بر پایه بیضوی مرجع جهانی.
- مثال زون با دقت بالا (سامانه شمیم): «Zone 39N – Ref: ITRF2014» نشاندهنده استفاده از چارچوب مرجع جدیدتر و دقیقتر که در سامانههای ملی مانند شمیم برای تهران و اصفهان استفاده میشود.
- Datum WGS84: تأکید بر اینکه محاسبات بر اساس مدل ریاضی زمین (WGS84) انجام شده که استاندارد جهانی برای دستگاههای GPS است.
- پسوند N: علامت اختصاری North که نشان میدهد منطقه مورد نظر در نیمکره شمالی (بالاتر از خط استوا) واقع شده است.
شبکه مختصاتی (Grid):
ترسیم خطوط شطرنجی پیرامون نقشه جهت نمایش توازن موقعیت ملک در سیستم مختصات.
اطلاعات ثبتی و پلاک:
ثبت شماره پلاکهای اصلی، فرعی و قطعه تفکیکی برای شناسایی هویت حقوقی ملک.
جانمایی روی نقشه هوایی:
تطبیق مرزهای ملک بر روی عکسهای هوایی سازمان نقشهبرداری با مقیاسهای ۱:۲۰۰۰ یا ۱:۵۰۰.
تأییدیه و مشخصات مالک:
درج نام مالک، آدرس دقیق جغرافیایی و ممهور شدن نقشه توسط کارشناس رسمی دادگستری یا نظام مهندسی.

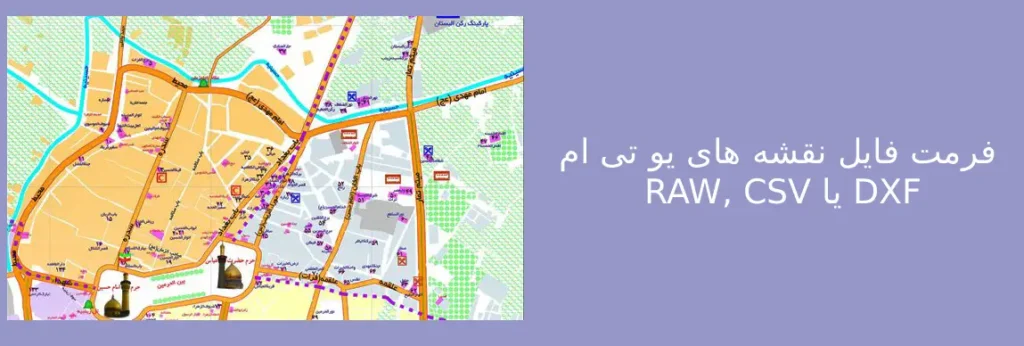

مراحل تهیه نقشه UTM
- بازدید میدانی: حضور کارشناس دادگستری از نظام مهندسی در محل ملک جهت شناسایی دقیق مرزها، دیوارها و مجاورین (حدود اربعه) ضروری است.
- برداشت تخصصی مختصات نقشه: در این مرحله از دوربینهای توتال استیشن یا گیرندههای GPS مولتیفرکانس متصل به سامانه شمیم برای ثبت نقاط استفاده میشود.
- جانمایی روی نقشههای پایه: انتقال نقاط برداشت شده به نقشههای استاندارد سازمان نقشهبرداری یا تصاویر هوایی منطقه.
- کارتوگرافی و ترسیم: مدلسازی و طراحی دقیق نقشه در محیط نرمافزارهای تخصصی نظیر AutoCAD یا Civil 3D.
- تأیید و اعتباربخشی: چاپ نهایی نقشه و ممهور کردن آن توسط کارشناس رسمی دادگستری (رشته امور ثبتی یا نقشهبرداری) جهت ارائه به ادارات.
تفاوت انواع نقشه های ساختمانی با نقشه UTM
| نوع نقشه | هدف اصلی | میزان دقت | مقیاس متداول | مرجع رسمی تاییدکننده | کاربرد کلیدی |
| UTM | تثبیت هندسی و ریاضی ملک | سانتیمتر | 1:500 تا 1:2000 | کارشناس رسمی دادگستری | سند تکبرگ، شهرداری |
| ثبتی | تشخیص مرزها بر اساس پلاک | در حد متر | کلی / نامشخص | اداره ثبت اسناد | استخراج سوابق قدیمی |
| کاداستر | مدیریت جامع بانک املاک | سانتیمتر | 1:500 تا 1:1000 | سازمان ثبت اسناد و املاک | یکپارچهسازی مالکیتها |
| توپوگرافی | نمایش عوارض و شیب زمین | سانتیمتر | 1:1000 تا 1:25000 | مهندسین نقشهبردار | پروژههای عمرانی و راه |
| گوگل ارث | مشاهده بصری و عمومی | چندین متر | نامشخص | فاقد اعتبار رسمی | مسیریابی و بررسی اولیه |
| کروکی | ترسیم دستی حدود ملک | دقت پایین | بدون مقیاس | فاقد اعتبار قانونی | توضیحات غیررسمی |

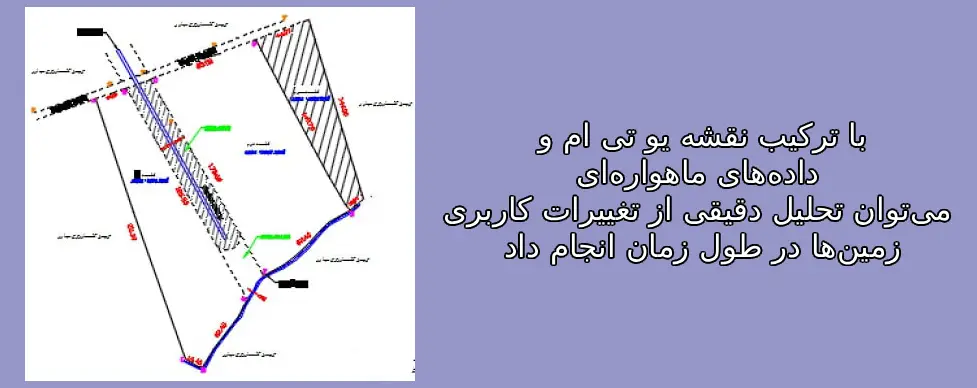

چگونه نقشه utm بگیریم؟
برداشت زمینی با دوربین (Total Station): اندازهگیری دقیق زوایا و فواصل با استفاده از دوربینهای توتال استیشن برای املاک با تراکم ساختمانی بالا. کارشناس با استقرار دوربین توتال استیشن، تمامی گوشهها، کنجها و شکستگیهای مرز ملک را با دقت بسیار بالا برداشت میدانی میکند. از طریق قرائت دقیق زوایا و طولهای نوری، مختصات هندسی دقیق هر نقطه نسبت به ایستگاههای ثابت محاسبه میگردد. در نهایت، این دادههای خام در نرمافزار AutoCAD ترسیم شده و برای انطباق با شبکه جهانی، به سیستم مختصات UTM منتقل میشوند.
برداشت با GPS مولتیفرکانس (RTK): تعیین موقعیت آنی و مستقیم با استفاده از گیرندههای ماهوارهای متصل به شبکههای سراسری مانند سامانه شمیم بسیار عالی است.
روش ترکیبی: بهرهگیری همزمان از جیپیاس برای تعیین نقاط مبنا و دوربین برای برداشت جزئیات در نقاط کور یا زیر سقفها.
برداشت فتوگرامتری با پهپاد: یکی دیگر از روش ها برای برداشن نقشه های یو تی ام، تصویربرداری هوایی و تولید نقشههای دقیق برای اراضی بسیار وسیع، تپهماهورها و پروژههای بزرگ مقیاس.
استفاده از Google Earth: استخراج مختصات تقریبی با دقت پایین که تنها برای تخمینهای اولیه کاربرد دارد و فاقد اعتبار قانونی در ادارات ثبت است. تهیه نقشه utm با گوگل ارث ابزار خوبی برای نمایش موقعیت تقریبی است،
۱. نقشه UTM شامل چه اطلاعاتی است؟
برخلاف نقشههای معمولی، نقشه UTM دارای مختصات منحصربهفردی است که باعث میشود مکان دقیق ملک با دقت سانتیمتر تعیین شود و با هیچ ملک دیگری در جهان تداخل نداشته باشد. در ادامه، جزئیات این نقشه و علت اهمیت آن برای شهرداری را بررسی میکنیم:
این نقشه توسط مهندسان نقشهبردار و با استفاده از دستگاههای دقیق جیپیاس (مانند مولتیفرکانس) تهیه میشود و شامل موارد زیر است:
- مختصات گوشهها: ابعاد و زوایای دقیق زمین.
- مساحت دقیق: مساحت ملک تا دو رقم اعشار.
- مجاورتها: تعیین مرزهای دقیق با همسایگان و گذرهای اطراف (کوچه و خیابان).
- کد ارتفاعی: در صورت نیاز، ارتفاع ملک نسبت به سطح دریا یا سطح گذر نیز ثبت میشود.
۲. چرا شهرداری برای مجوز ساخت به UTM نیاز دارد؟
شهرداری برای صدور «دستور نقشه» و «پروانه ساخت»، به این نقشه تکیه میکند تا از موارد زیر مطمئن شود:
تطابق سند با واقعیت: گاهی مساحت قید شده در سند قدیمی با ابعاد واقعی زمین متفاوت است. UTM مساحت واقعی را مشخص میکند.
عدم تجاوز به حریم: اطمینان از اینکه بنای جدید به زمینهای مجاور یا حریم خیابان (عقبنشینی) تجاوز نمیکند.
جانمایی دقیق: شهرداری باید بداند ملک دقیقاً در کجای بافت شهری قرار دارد تا تراکم و تعداد طبقات را بر اساس پهنهبندی طرح تفصیلی تعیین کند.
۳. تفاوت نقشه UTM با نقشههای معمولی چیست؟
نقشههای معمولی ممکن است فقط طول و عرض ملک را نشان دهند (مثلاً ۱۰ در ۲۰ متر)، اما نقشه UTM نشان میدهد که این مستطیل ۱۰ در ۲۰ متری دقیقاً در کدام نقطه از کره زمین قرار گرفته است. این یعنی اگر تمام دیوارها و مرزهای ملک تخریب شود، با داشتن مختصات UTM میتوان دوباره دقیقاً در همان نقطه مرزبندی کرد.
۴. مراحل تهیه نقشه UTM برای شهرداری
حضور نقشهبردار: مهندس نقشهبردار با تجهیزات خود (GPS دو یا سه فرکانسه) در محل ملک حاضر میشود.
برداشت نقاط: گوشههای ملک و شکستگیهای دیوارهها برداشت میشود.
ترسیم و کارتابل: نقشه در محیط نرمافزاری (AutoCAD) ترسیم میشود.
تایید و مهر: نقشه نهایی باید توسط کارشناس رسمی دادگستری یا مهندس دارای پروانه از سازمان نظام مهندسی مهر و امضا شود تا برای شهرداری اعتبار قانونی داشته باشد.
۵. کاربرد در سامانه شمیم
در سالهای اخیر، نقشههای UTM باید در سامانه شمیم (شبکه مدیریت یکپارچه مالکیتها) نیز تایید شوند. این کار باعث میشود تکبرگ شدن سند و دریافت مجوزهای شهرداری با سرعت و دقت بیشتری انجام شود و احتمال صدور سند معارض (دو سند برای یک ملک) به صفر برسد.
تهیه نقشه utm با گوشی امکان پذیر است؟
بله، تهیه این نقشه با گوشی از نظر فنی امکانپذیر است، اما از نظر قانونی و دقت، برای ادارات دولتی (ثبت و شهرداری) فاقد اعتبار است.
در اینجا جزئیات این موضوع را در چند خط بررسی میکنیم:
دقت بسیار پایین: جیپیاس گوشیهای هوشمند خطایی بین ۳ تا ۲۰ متر دارد، در حالی که نقشه یوتیام ثبتی باید دقت سانتیمتری داشته باشد.
عدم تایید قانونی: نقشههای تهیه شده با موبایل توسط کارشناس رسمی مهر و امضا نمیشوند و در سامانه «شمیم» اداره ثبت پذیرفته نخواهند شد.
تداخل مرزها: استفاده از گوشی برای تعیین مرز ملک میتواند باعث جابهجایی ملک شما روی زمین همسایه و ایجاد اختلافات حقوقی شدید شود.
کاربرد محدود: تهیه نقشه با گوشی و اپلیکیشنهایی مثل UTM Geo Map صرفاً برای مسیریابی شخصی یا پیدا کردن محدوده حدودی زمینهای کشاورزی بسیار بزرگ مفید است ولی هیچگونه رسمیتی ندارد.
خلاصه: برای کارهای اداری (سند، جواز، دادگاه) حتماً باید از تجهیزات مهندسی (دوربین یا جیپیاس مولتیفرکانس) استفاده شود.
یکی دیگر از نقشه های مهم در ساخت و ساز، نقشه ازبیلت است. بخوانید این مطلب را.
از چه نرم افزاری برای تهیه نقشه utm استفاده کنیم؟
گیرنده مولتیفرکانس (GNSS): سختافزار پیشرفته جهت اتصال به ماهوارهها و دریافت مختصات با دقت میلیمتری از طریق شبکه شمیم.

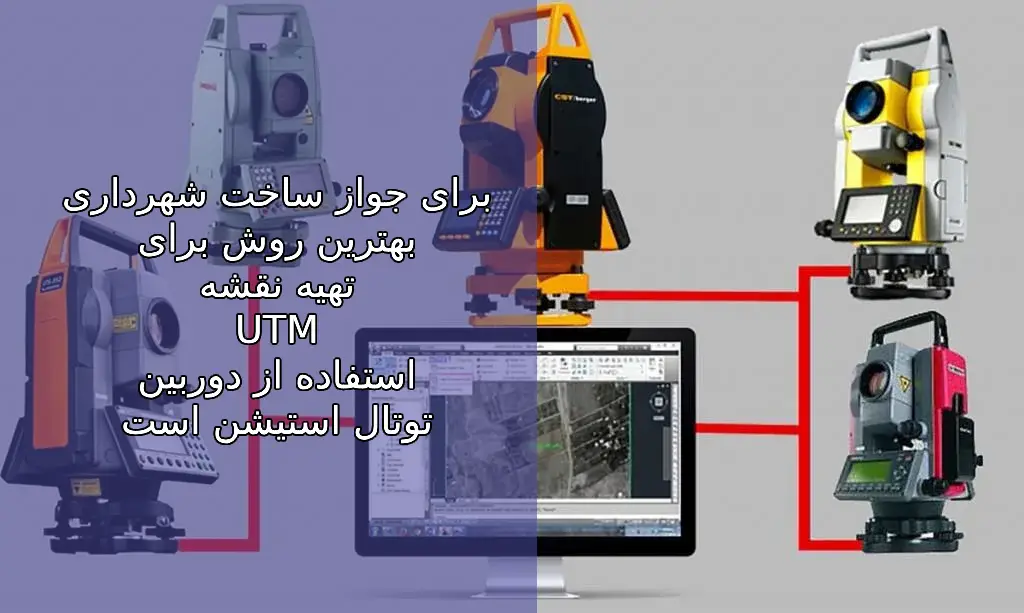

دوربین توتال استیشن (Total Station): همانطور که گفته شد اصلی ترین و بهترین ابزار برای تهیه نقشه یو تی ام، دوربین توتال استیشن است. ابزار نوری دقیق برای اندازهگیری فواصل و زوایای ملک در نقاطی که سیگنال ماهوارهای ضعیف است.
نرمافزارهای مهندسی (AutoCAD & Civil 3D): محیطهای تخصصی برای ترسیم فنی، کارتوگرافی دقیق مرزها و محاسبات پیچیده مساحت.
سامانه ArcGIS: نرمافزار مدیریت اطلاعات جغرافیایی جهت تحلیلهای مکانی و انطباق نقشه با لایههای کشوری.
اپلیکیشنهای کمکی (Mobile Apps): ابزارهایی مانند Google Earth و UTM Geo Map جهت شناسایی اولیه و بازدیدهای غیررسمی.
سامانههای حاکمیتی (شمیم و کاداستر): زیرساختهای ملی ثبت اسناد برای تایید نهایی مختصات و تثبیت پلاک در بانک جامع املاک کشور.
عوامل تاثیر گذار روی هزینه نقشه یو تی ام
هزینه تهیه نقشه UTM طبق تعرفه سالانه سازمان نظام مهندسی و کانون کارشناسان تعیین میشود: عوامل تاثیر گذار روی این هزینه شامل موارد زیر است:
- با افزایش متراژ زمین زمان برداشت و هزینه تهیه نقشه یو تی ام افزایش مییابد.
- هرچه شکل هندسی زمین نامنظمتر و تعداد گوشهها بیشتر باشد، به دلیل زمانبر بودن برداشت و ترسیم، هزینه بالاتر میرود.
- دوری از مرکز شهر، صعبعبور بودن منطقه (کوهستانی یا جنگلی) و هزینههای ایاب و ذهاب تیم نقشهبرداری در قیمت موثر است.
- تعرفه نقشهبرداری برای انواع زمینهای زراعی، باغات، مناطق مسکونی یا واحدهای صنعتی تفاوت دارد.
- یکی دیگر از عوامل تاثیرگذار روی هزینه تهیه نقشه UTM، وجود درختان انبوه، ساختمانهای بلند مجاور (که سیگنال GPS را مختل میکنند است.
- از دیگر عوامل تاثیرگذار روی هزینه نقشه یو تی ام، نقشه مهر کارشناس رسمی دادگستری یا نظام مهندسی است.
تا اینجا شما با روش تهیه نقشه utm آشنا شدید، اگر سوالی در این زمینه دارید میتوانید در زیر بپرسید. یو تی ام، سیستم مختصات جهانی است که سطح منحنی زمین را به صورت یک شبکه تخت (دو بعدی) نمایش میدهد. ارائه این نقشه برای دریافت مجوزها ضروری است.
