آزمایشگاه مقاومت مصالح چیست؟ (به زبان ساده و تخصصی)

به جرات میتوان گفت آزمایشگاه مقاومت مصالح (Strengths of Materials Lab)، قلب تپنده مهندسی سازه و مکانیک است. برای مثال وقتی یک مهندس میخواهد بررسی کند که فولاد چقدر نیرو تحمل میکند، قطعا باید در آزمایشگاه ببرد و نیروی مقاومتش را با دستگاه بررسی کند. این فقط یک مثال ساده از کاربرد آزمایشگاه مقاومت مصالح بود. موارد و کاربردهای گسترده تری نیز است.

هدف از ایجاد بستر آزمایشگاه مقاومت مصالح چیست؟

ایجاد پل ارتباطی آزمایشگاه:

آزمایشگاه مصالح فاصله بین تئوری (فرمول‌های ریاضی) و واقعیت (رفتار فیزیکی ماده) را پر می‌کند. در واقع دانشجویان و مهندسی یاد می‌گیرند که هیچ فرمولی بدون در نظر گرفتن خطاهای آزمایشگاهی و ویژگی‌های ذاتی ماده، کامل نیست و هر چیزی که روی کاغذ آورده میشود باید در آزمایشگاه بررسی شود.

آزمون‌های مخرب و غیرمخرب:

دانشجو و مهندسین در آزمایشگاه مقاومت مصالح یاد میگیرند که چگونه با وارد کردن نیرو به یک قطعه تا سرحد نابودی (آزمون مخرب)، ظرفیت واقعی آن را بسنجید یا بدون آسیب زدن به آن، سختی‌اش را اندازه بگیرند.

بررسی ویژگی های مواد با کمک تجهیزات آزمایشگاه:

هر ماده‌ای اعم از بتن، فولاد، آلومینیوم، چوب تحت فشار یا کشش، شخصیت متفاوتی از خود نشان می‌دهد؛ یکی نرم و شکل‌پذیر است و دیگری ترد و شکننده. آزمایشگاه جایی است که شما این تفاوت‌ها را لمس می‌کنید. با کمک تجهیزات آزمایشگاه مصالح میتواند ویژگی های هر یک از مواد را بررسی کرد.

مطلب مرتبط: آزمایش مقاومت بتن

استانداردسازی:

با کمک آزمایشگاه مقاومت مصالح مهندسین دقیقا طبق استانداردهای جهانی (مثل ASTM یا ISO) پیش خواهند رفت یعنی یاد می‌گیرند که نتایج آزمایش آن‌ها باید در هر جای دنیا قابل استناد و مقایسه باشد.

به طور خلاصه: آزمایشگاه مقاومت مصالح جایی است که مهندس یاد می‌گیرد به اعداد و فرمول‌ها «دید مهندسی» پیدا کند و امنیت و پایداری سازه‌ها را در دنیای واقعی تضمین نماید.

فهرست آزمایش‌های کلیدی مقاومت مصالح

فهرست آزمایش‌های کلیدی مقاومت مصالح به همراه کاربرد هر یک در یک خط به شرح زیر است:

آزمایش کشش تک‌محوره: تعیین دقیق و بررسی خواص بنیادی ماده مانند تنش تسلیم، مقاومت نهایی و میزان شکل‌پذیری تحت بار محوری مستقیم.
آزمایش کمانش مصالح: بررسی دقیق پایداری ستون‌های لاغر و تعیین بار بحرانی که باعث ناپایداری ناگهانی عضو تحت فشار می‌شود.

آزمایش پیچش مصالح: امکان محاسبه مدول صلبیت ( $G$ ) و تحلیل رفتار برشی قطعات دورانی مانند شفت‌ها تا مرحله گسیختگی.
آزمایش ضربه آیزود و شارپی مصالح: سنجش دقیق مقدار انرژی جذب‌شده با کمک ماده در اثر ضربه ناگهانی جهت ارزیابی چقرمگی و تردی.
آزمایش خمش تیر دو سر مفصل مصالح: اندازه‌گیری دقیق مقدار خیز و تنش در تیری که در دو انتها آزادانه روی تکیه‌گاه قرار دارد.
آزمایش خمش تیر یک‌سر گیردار مصالح: تحلیل تغییر شکل و توزیع تنش در تیرهایی که یک انتهای آن‌ها کاملاً صلب و ثابت شده است (کنسول).
آزمایش خمش تیر پیوسته مصالح: بررسی رفتار تیرهای با بیش از دو تکیه‌گاه که در دسته‌ی سازه‌های نامعین استاتیکی قرار می‌گیرند.
آزمایش خمش تیر نامتقارن مصالح: مطالعه نحوه انحراف و چرخش محور خنثی در تیرهایی که بارگذاری بر محورهای تقارن مقطع منطبق نیست.
آزمایش خستگی مصالح: تعیین حد تحمل ماده در برابر بارهای تکرارپذیر و نوسانی که در درازمدت باعث ایجاد ترک و شکست می‌شوند.
آزمایش خزش مصالح: بررسی تغییراتی که به شکل تدریجی و دائمی روی مواد تحت بار ثابت در بازه‌های زمانی طولانی (به‌ویژه در دمای بالا) رخ میدهد.
آزمایش مرکز برش مصالح: پیدا کردن نقطه‌ای در مقطع که اعمال نیرو در آن باعث خمش خالص بدون ایجاد هیچ‌گونه پیچش در تیر شود.
آزمایش سختی‌سنجی مصالح: ارزیابی دقیق و بررسی مقاومت سطحی ماده در برابر نفوذ یک جسم صلب (مانند روش‌های راکول، برینل یا ویکرز).
آزمایش نیروی برشی و خط تأثری مصالح : تحلیل نحوه تغییرات نیروی برشی در طول عضو سازه‌ای بر طبق جابه‌جایی محل بارگذاری.

بررسی تک به تک آزمایش‌های مقاومت مصالح + هدف

۱. آزمایش کشش (Tensile Test)

قابلیت اطمینان و کارایی مواد در صنایع مختلف، مستقیماً به خواص مکانیکی آن‌ها نظیر مقاومت در برابر کشش، ضربه، فشار و پیچش وابسته است؛ از این رو، تدوین و اجرای آزمایش‌های استاندارد برای پیش‌بینی دقیق رفتار مواد تحت بارهای مختلف امری حیاتی محسوب می‌شود. در میان این آزمون‌ها، آزمایش کشش به عنوان مرجع و متداول‌ترین متد ارزیابی شناخته می‌شود که با ترسیم منحنی تنش-کرنش، شناسنامه مکانیکی ماده را صادر کرده و پارامترهای کلیدی طراحی مهندسی را در اختیار متخصصان قرار می‌دهد.

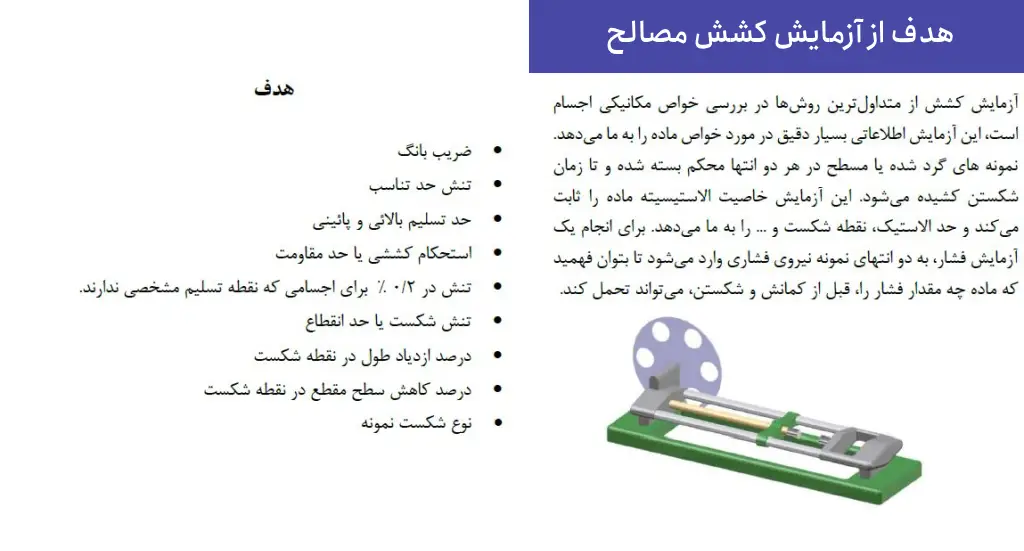

هدف آزمايش کشش مصالح:

تعيين مقاومت و مطالعه رفتار اجسام در برابر نيروی كششی و به طور اختصاصی بررسی كميتهای زير:

ضريب يانگ

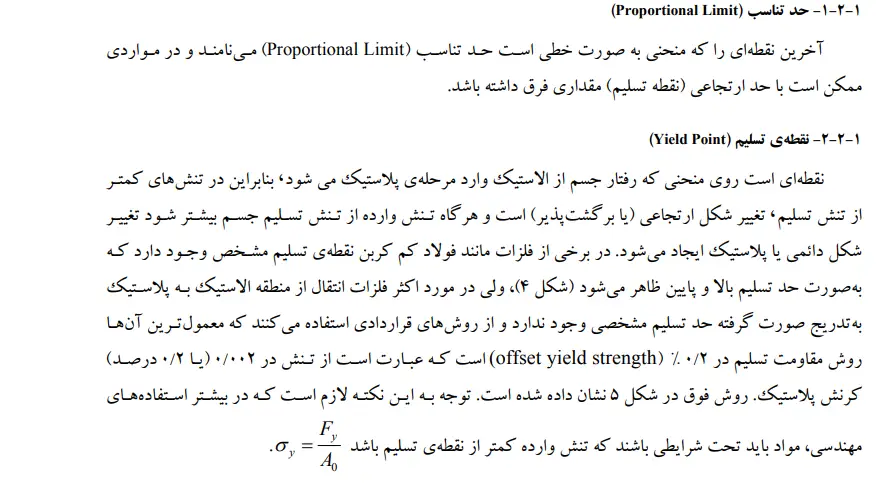

نش حد تناسب stress limit proportional
حد تسليم بالائي و پائيني points yield lower and upper
U.T.S ،مقاومت حد يا كششي استحكام (ultimate tensile strength)
تنش در 0/2 % براي اجسامي كه نقطه تسليم مشخصي ندارند. (stress proof تنش مفروض يا معيار)
تنش شكست يا حد انقطاع stress fracture
درصد ازدياد طول در نقطه شكست
درصد كاهش سطح مقطع در نقطه شكست
نوع شكست نمونه

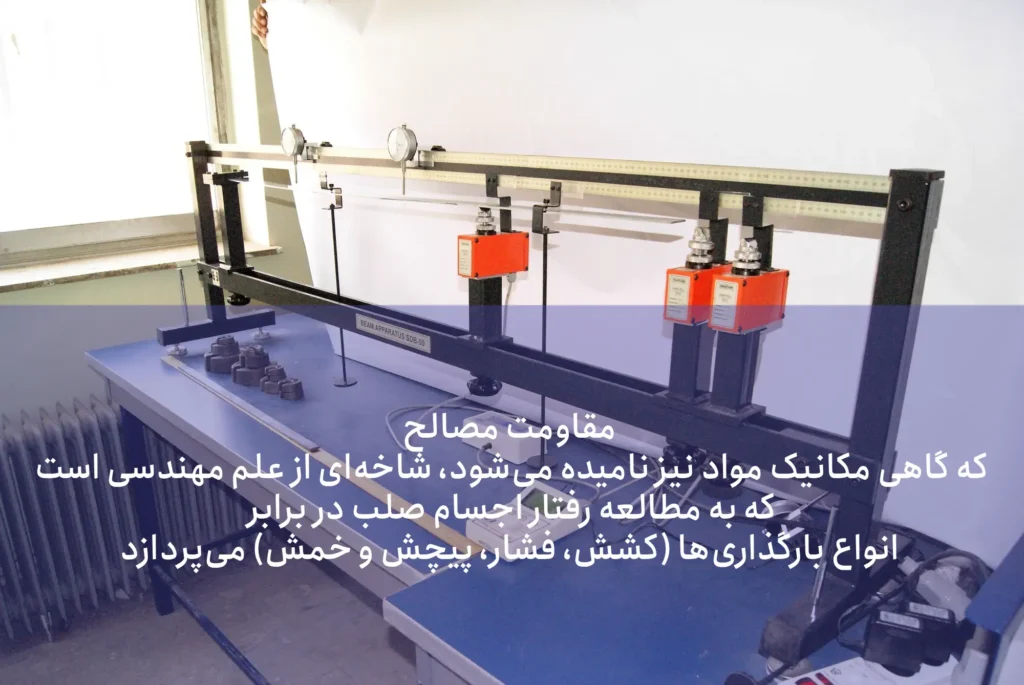

۲. آزمایش خمشی تیرها (Bending Test)

هدف آزمايش
كاليبره كردن نيروسنجها Cell Load
اندازه گيري عكسالعمل ها در تيرپيوسته با تكيهگاه هاي ثابت.
اندازه گيري عكسالعمل و انحراف در تيريك سردرگيرو يك سر ساده

تحلیل تغییر مکان: بررسی رابطه بین بار اعمالی و خیز (Deflection) در نقاط مختلف تیر.
تطبیق تئوری و عمل: مقایسه نتایج حاصل از فرمول‌های اویلر-برنولی با مقادیر واقعی اندازه‌گیری شده.
بررسی صلبیت خمشی: درک تاثیر هندسه مقطع و نوع تکیه‌گاه (ساده، گیردار) بر رفتار تیر.

۳. آزمایش کرنش‌سنجی (Strain Gauging)

هدف: تسلط بر ابزاردقیق و فناوری‌های سنجش تغییر شکل در سازه‌ها.

مهارت عملی: آموزش نصب، سیم‌کشی و کالیبراسیون کرنش‌سنج‌های الکتریکی (Strain Gauges).
تفسیر داده‌ها: تبدیل سیگنال‌های الکتریکی به کرنش‌های فیزیکی و سپس استخراج تنش از طریق قانون هوک.
تحلیل خطا: شناسایی عوامل محیطی موثر بر دقت ابزارهای اندازه‌گیری.

۴. آزمایش پیچش (Torsion Test)

اگر ميل های را محكم در يك انتها ثابت نموده و انتهیي ديگر آن را به وسيله يك كوپل Torque تحـت پـيچش قرار داشته باشد و اين كوپل در صفحه عمود بر ميله باشد، گفته ميشود كه ميله تحت تاثيريك پـيچش سـاده قـرار دارد. اثر كوپل پيچشی ايجاد تغييرمكان زاويه ای در مقطع ميله و تنش برشي Stress Shear روی سطح مقطع ميله كـه عمـود برمحور آن است، مينمايد. كميت ممان اينرسی قطبی مقطع نيزدر محاسبات مورد استفاده قرار ميگيرند.

هدف از انجام این آزمايش

بررسي رفتار مواد در عمل پيچش در حد الاستيك
تعيين مدول الاستيسيته برشی G
تعيين تنش برشي در نقطه تسليم Point Yield
بررسی حالت مواد در حالت تغيير شكل دائمی Plastic و مشـاهده ی پديـده كــــار (Work Hardening)سختی
مقايسه مقاومت آلياژهای مختلف تحت اثرپيچش
مشاهده چگونگی توزیع تنش برشی از مرکز تا سطح نمونه.
تحلیل زاویه شکست در مواد ترد (شکست ۴۵ درجه) و مواد نرم (شکست عمودی).

۵. آزمایش کمانش ستون‌ها (Buckling Test)

هدف: بررسی پایداری الاستیک اعضای فشاری و شناسایی بارهای بحرانی.

درک عمیق نقش شرایط مرزی (تکیه‌گاه‌ها) در ظرفیت باربری ستون.
مطالعه رابطه میان هندسه ستون و تمایل به کمانش پیش از رسیدن به حد تسلیم.
مقایسه بار بحرانی نظری با بار واقعی که منجر به ناپایداری ستون می‌شود.

6-آزمایش رادیوگرافی صنعتی

هدف: شناسایی غیرمخرب عیوب داخلی و ناپیوستگی‌های پنهان در ساختار مواد.

این روش که برای طیف وسیعی از مواد کاربرد دارد، بر پایه عبور پرتوهای نفوذناپذیر مانند اشعه X یا پرتو گاما (رادیواکتیو) از درون قطعه بنا شده است. در این فرآیند، چشمه پرتو در یک سمت و فیلم حساس به تابش در سمت مقابل قطعه قرار می‌گیرد. با عبور اشعه از ضخامت ماده، هرگونه تغییر در چگالی یا وجود نقصی مانند ترک، حفره یا ناخالصی، میزان جذب پرتو را تغییر می‌دهد. از آنجا که عیوب معمولاً تراکم کمتری نسبت به ماده سالم دارند، اشعه بیشتری را از خود عبور داده و باعث می‌شوند نقاط متناظر روی فیلم پس از ظهور، تیره‌تر دیده شوند. این تصویر (رادیوگراف) به عنوان مستندی دقیق از سلامت داخلی قطعه مورد استفاده قرار می‌گیرد.

7-آزمایش بازرسی با امواج فراصوت (Ultrasonic)هدف:

شناسایی دقیق موقعیت، عمق و ابعاد عیوب داخلی و سطحی مواد به روش غیرمخرب.این متد بازرسی که بر روی اکثر مواد فلزی و غیرفلزی قابل اجراست، از امواج صوتی با فرکانس بسیار بالا (معمولاً بین 0.5 تا 10 مگاهرتز) استفاده می‌کند. در این آزمایش، یک پروب (جستجوگر) امواج فراصوت را به داخل قطعه گسیل می‌دارد. این امواج در خط مستقیم حرکت کرده و هنگام برخورد با مرزها یا ناپیوستگی‌ها منعکس می‌شوند.در شرایط ایده‌آل، دو پیک (انعکاس) اصلی روی صفحه نمایشگر (اسیلوسکوپ) ظاهر می‌شود:

یکی مربوط به سطح رویی (نقطه ورود موج) و دیگری مربوط به کف قطعه (انتهای ضخامت). چنانچه عیبی مانند ترک، حفره یا ناخالصی در مسیر موج قرار داشته باشد، بخشی از انرژی صوتی پیش از رسیدن به انتهای قطعه منعکس شده و یک پیک میانی روی دستگاه ایجاد می‌کند. با تحلیل فاصله زمانی و دامنه این پالس‌ها، می‌توان به دقت محل و اندازه نقص را تعیین کرد. به دلیل حساسیت بالای نمایشگر، تفسیر صحیح داده‌ها مستلزم دانش فنی و تجربه بالای اپراتور است. یکی از مجهزترین آزمایشگاه ها در ایران، آزمایشگاه مقاومت مصالح دانشگاه شریف و آزمایشگاه مقاومت مصالح دانشگاه تهران است.

مطلب مرتبط: لیست دستگاه های بتن و کاربرد تجهیزات آزمایشگاهی بتن

آزمایش سختی‌سنج

سختی یک ماده عبارت است از ظرفیت آن برای مقاومت در مقابل نفوذ جسم دیگر در آن. در صنعت، سختی فلزات را به صورت مقاومت در برابر نفوذ جسم دیگر بر روی سطح فلز مورد نظر تعریف کرده و آن را اندازه‌گیری می‌کنند.

برای اندازه‌گیری سختی، یک جسم سخت با شکل معین را بر روی فلز قرار داده و بر روی آن نیرویی قراردادی وارد می‌کنند و بر اساس اندازه و یا عمق اثرِ بر جای مانده، سختی را تعیین می‌کنند. معروف‌ترین روش‌های سختی‌سنجی عبارتند از:

برینل
راکول
ویکرز

هدف: سنجش سختی مواد مختلف با معیارهای مختلف و مقایسه آن‌ها با یکدیگر.

آزمایش کشش مصالح با آزمایش مقاومت مصالح چه تفاوتی دارد؟

ببینید دوستان، واقع آزمایش کشش مصالح یکی از زیرمجموعه‌های اصلی و مهم‌ترین آزمونی است که در آزمایشگاه مقاومت مصالح انجام می‌شود.

تفاوت آزمایش کششی و مقاومت

آزمایشگاه مقاومت مصالح: یک مفهوم کلی است که مهندسین مکانیک در آزمایشگاه رفته و یک سری آزمایش ها روی مواد انجام میدهند که شامل چندین نوع آزمایش مختلف (کشش، فشار، پیچش، خمش، سخت‌سنجی، ضربه و…) می‌شود تا رفتار کلی ماده را تحت هر نوع نیرویی بسنجد.
آزمایش کشش (Tensile Test): محبوب‌ترین و کلیدی‌ترین آزمایشِ این آزمایشگاه است که در آن ماده فقط تحت نیروی کششی مستقیم (کشیدن از دو طرف) قرار می‌گیرد.

۲. چرا آزمایش کشش با بقیه فرق دارد؟

مهم ترین آزمایشی که در آزمایشگاه مقاومت مصالح انجام میشود، آزمایش کششی است. در واقع بهتر است بگوییم که آزمایش کشش «شناسنامه» ماده را صادر می‌کند. در حالی که آزمایش‌های دیگر (مثل خمش یا پیچش) رفتارهای خاص سازه‌ای را می‌سنجند، آزمایش کشش به ما می‌گوید که این ماده اصلاً از چه جنسی است و چه ویژگی‌های ذاتی دارد:

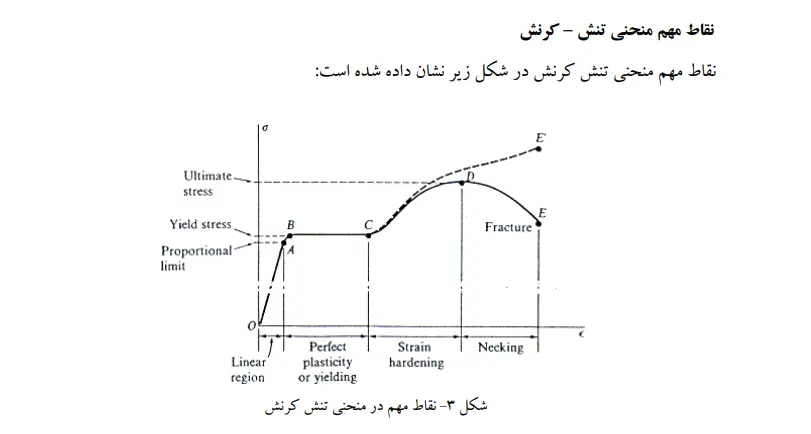

در آزمایش کشش: ما مستقیماً با قانون هوک سر و کار داریم و نمودار معروف «تنش-کرنش» را رسم می‌کنیم.
استخراج پارامترهای حیاتی: اعدادی مثل مدول الاستیسیته (E) که نشان‌دهنده سختی ماده است، عمدتاً از آزمایش کشش به دست می‌آیند و بعداً در فرمول‌های خمش و پیچش از همین اعداد استفاده می‌شود.

مطلب مرتبط: راهنمای خرید مصالح ساختمانی

۳. تفاوت در دستگاه‌ها

در آزمایشگاه مقاومت مصالح، دستگاه‌های متنوعی وجود دارد (دستگاه پاندول ضربه، دستگاه تست پیچش، سختی‌سنج برینل و …).
برای آزمایش کشش معمولاً از دستگاهی به نام STM یا UTM (دستگاه تست یونیورسال) استفاده می‌شود که می‌تواند نمونه را با دقت بسیار بالا بکشد تا لحظه‌ای که قطعه از وسط دو نیم شود.

مهمترین دستگاه های موجود در آزمایشگاه مقاومت مصالح

1- دستگاه تست خستگی، کشش، فشار و خمش هیدرولیکی Instron 8502 برای آزمایش خمش مقاومت مصالح: انجام آزمون‌های سیکلی (خستگی) و استاتیکی (کشش، فشار و خمش) با دقت بالا به کمک سیستم محرک هیدرولیکی.

2- دستگاه تست کشش و فشار مکانیکی Instron 4208 برای آزمایشگ مقاومت کششی مصالح: ارزیابی خواص مکانیکی مواد در بارگذاری‌های استاتیکی کششی و فشاری با استفاده از مکانیزم پیچ‌های گردان (مکانیکی).

3- دستگاه تست خستگی پیچشی MT3012-TERCO برای آزمایش پیچش مقاومت مصالح: بررسی مقاومت مواد در برابر بارهای پیچشی نوسانی و تکرارپذیر جهت تعیین حد تحمل خستگی تحت گشتاور.

4- دستگاه تست پیچش پلاستیک STS-50 SANTAM: تحلیل رفتار مواد در ناحیه تغییر شکل‌های دائمی (پلاستیک) تحت گشتاور پیچشی تا لحظه گسیختگی کامل.

5- دستگاه پولاریسکوپ برای تست سنجش تمرکز تنش به روش تجربی: مشاهده عینی و نقشه‌برداری از نقاط بحرانی و تمرکز تنش در مدل‌های شفاف با استفاده از خواص نوری نور قطبیده.

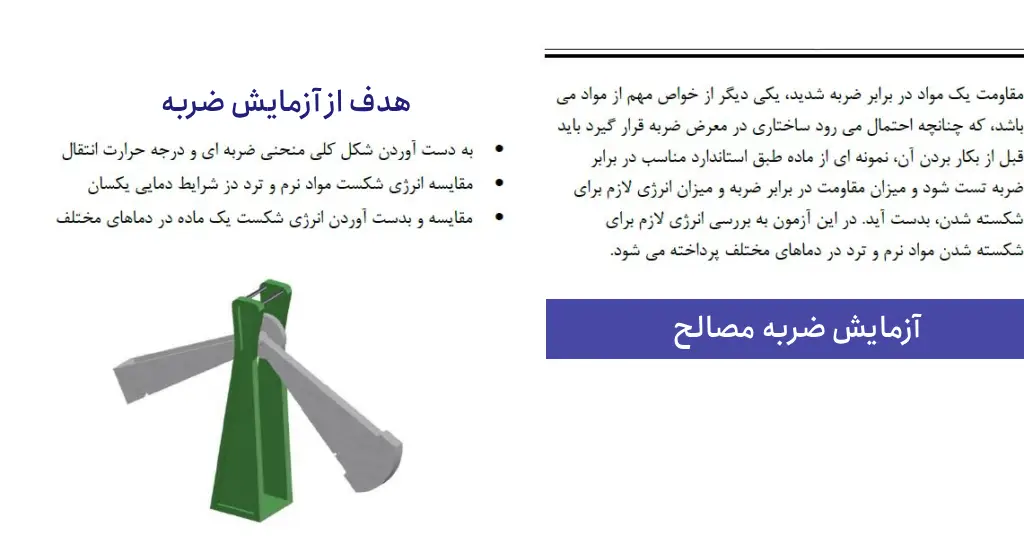

6- دستگاه تست ضربه به روش ایزود W&T- AVERY: اندازه‌گیری میزان انرژی جذب‌شده توسط قطعه در هنگام شکست ناگهانی، در حالی که نمونه به صورت عمودی (کنسول) مهار شده است.

7- دستگاه تست ضربه به روش شارپی Schopper: تعیین چقرمگی و مقاومت به ضربه مواد با استفاده از پاندول سقوط‌کننده بر روی نمونه‌ای که به صورت افقی بین دو تکیه‌گاه قرار دارد.

8- دستگاه تست کمانش SBA-140 SANTAM: بررسی ناپایداری و تعیین بار بحرانی ستون‌ها تحت فشار محوری متناسب با طول و شرایط تکیه‌گاهی مختلف.

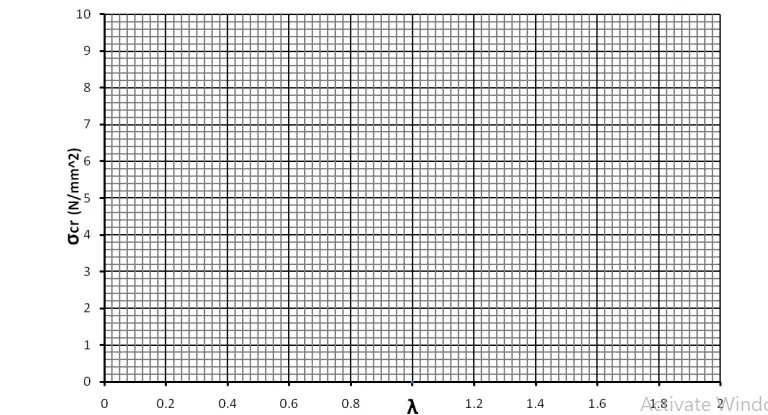

جدول مربوط به اندازه گیری نتایج آزمایش مقاومت مصالح

جمع بندی در مورد آزمایش مقاومت مصالح

بررسی رفتار ماده تحت اثر تنش های نرمال كششی و فشاری، تنش های برشی ناشی از پيچش و يا بارگذاری عرضی و چگونگی رفتار سازه در برابر پديده هايی مانند كمانش از مـوارد بسيار ضروری در مهندس عمران هستند كـه در آزمايشگاه مقاومت مصالح مورد بررسی قرار ميگيرند. شما در این محتوا با انواع آزمایش هایی که باید روی مصالح صورت بگیرد آشنا شدید، اگر سوالی دارید در زیر بپرسید.
